کابل افشان 3 در 4 لوشان یکی از محصولات سه‌رشته برند سیم و کابل لیاء قزوین (لوشان) است که برای انتقال برق در مدارهای ساختمانی و مصارف عمومی استفاده می‌شود. این کابل از سه رشته هادی مسی افشان تشکیل شده که سطح مقطع هر رشته ۴ میلی‌متر مربع است. هادی افشان کلاس ۵ به‌کاررفته در آن، انعطاف‌پذیری خوبی هنگام نصب ایجاد می‌کند و کار با کابل را نسبت به مدل‌های دارای هادی خشک ساده‌تر می‌سازد.

این محصول در بازار با عنوان‌هایی مثل کابل ۳×۴ لوشان، کابل ۴×۳ لوشان، کابل افشان سه رشته لوشان یا کابل برق سه رشته ۴ میلی‌متر لوشان نیز جست‌وجو می‌شود؛ لوشان نیز آن را در دسته کابل‌های افشان سه‌رشته خود قرار داده است.

کابل افشان ۳×۴ لوشان دقیقاً چیست؟

عدد ۳×۴ در نام محصول یعنی کابل سه رشته هادی دارد و سطح مقطع هر رشته ۴ میلی‌متر مربع است؛ بنابراین در مجموع سه مسیر هادی مستقل در ساختار کابل وجود دارد که هرکدام جریان مشخصی از مدار را عبور می‌دهند.

هادی این کابل از مس افشان کلاس ۵ ساخته شده است. در هادی کلاس ۵، به‌جای یک مفتول یکپارچه، تعداد زیادی مفتول نازک مسی کنار هم قرار می‌گیرند. همین ساختار است که انعطاف‌پذیری کابل را بالا می‌برد و اجرای آن را در مسیرهایی که نیاز به خم شدن دارند راحت‌تر می‌کند. طبق مشخصات منتشرشده، هادی مسی این محصول کلاس ۵ و مطابق با استانداردهای IEC 60228 و ISIRI 3084 است.

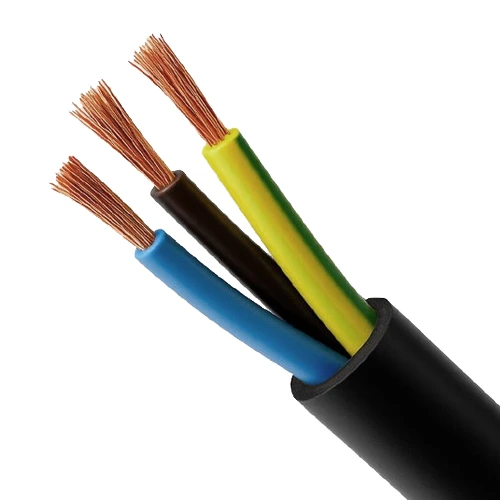

ساختار کابل افشان ۳ در ۴ لوشان

ساختار کلی این کابل CU/PVC/PVC است؛ یعنی هادی از مس، عایق از PVC و روکش نهایی هم از PVC ساخته شده. برای این مدل، عایق از نوع PVC نوع D و روکش از نوع PVC نوع ST5 اعلام شده است. هر رشته عایق‌بندی مجزا دارد تا هادی‌های داخلی از هم جدا بمانند، و لایه بیرونی PVC هم کل مجموعه را از آسیب‌های محیطی محافظت می‌کند. این ترکیب یکی از رایج‌ترین ساختارهای کابل‌های افشان PVC در کاربردهای فشار ضعیف است.

روی بدنه محصول، سه رشته با رنگ‌بندی آبی، قهوه‌ای و زرد/سبز قابل تشخیص است. این رنگ‌بندی بیشتر برای راحتی نصب و شناسایی رشته‌هاست؛ نقش دقیق هر رشته را باید بر اساس نقشه و طراحی مدار مشخص کرد، نه صرفاً رنگ کابل.

مشخصات فنی کابل افشان ۳×۴ لوشان

این کابل سه رشته هادی مسی افشان دارد که هرکدام سطح مقطع ۴ میلی‌متر مربع هستند. هادی از نوع کلاس ۵ است و ساختار کلی محصول CU/PVC/PVC اعلام شده؛ عایق رشته‌ها از PVC نوع D و روکش خارجی از PVC نوع ST5 ساخته می‌شود.

برای این محصول، ولتاژهای نامی ۳۰۰/۳۰۰ و ۳۰۰/۵۰۰ ولت در مشخصات فنی درج شده و آزمون ولتاژ متناوب نیز برایش انجام می‌شود. به همین دلیل بهتر است هنگام خرید، اطلاعات درج‌شده روی محصول یا بسته‌بندی را با مدل موردنظرتان تطبیق دهید.

در مشخصات فنی این کابل، استانداردهای IEC 60227-5، INSO 607-5، VDE 0250 و BS 6500 نیز ذکر شده‌اند. هادی مسی کلاس ۵ آن نیز مطابق با IEC 60228 و ISIRI 3084 معرفی شده است.

انعطاف‌پذیری؛ ویژگی متمایزکننده این کابل

یکی از مهم‌ترین تفاوت‌های کابل افشان با کابل‌های دارای هادی خشک، انعطاف‌پذیری بیشتر آن است. در کابل ۳×۴ لوشان هم استفاده از هادی افشان کلاس ۵ باعث می‌شود کابل هنگام نصب راحت‌تر خم شود و در مسیرهای دارای پیچ و تغییر جهت، اجرای بهتری داشته باشد.

این ویژگی وقتی سیم‌کشی داخل لوله، داکت یا تابلو انجام می‌شود و فضای نصب محدود است، اهمیت بیشتری پیدا می‌کند. البته افشان بودن کابل به این معنا نیست که برای حرکت مداوم یا کاربردهای مکانیکی سنگین هم مناسب است؛ نوع کابل همیشه باید با شرایط واقعی مصرف هماهنگ باشد.

کاربردهای کابل افشان ۳ در ۴ لوشان

این کابل بیشتر برای سیم‌کشی ساختمان، مصارف عمومی و بخشی از کاربردهای صنعتی استفاده می‌شود؛ همین کاربرد را منابع فروش این مدل هم اعلام کرده‌اند.

سه‌رشته بودن کابل، آن را برای مدارهایی که به سه هادی مستقل نیاز دارند گزینه‌ای قابل بررسی می‌کند. سطح مقطع ۴ میلی‌متر مربع نیز آن را در گروه کابل‌هایی قرار می‌دهد که نسبت به سایزهای کوچک‌تر مثل ۱.۵ و ۲.۵ میلی‌متر مربع، ظرفیت بیشتری در اختیار مدار می‌گذارد.

با این حال، این موضوع به معنای مناسب بودن کابل برای هر مصرف‌کننده پرتوانی نیست. انتخاب سطح مقطع درست باید با توجه به جریان بار، طول مسیر، روش نصب، دمای محیط و افت ولتاژ انجام شود.

آیا کابل افشان ۳ در ۴ لوشان برای ساختمان مناسب است؟

بله، این کابل برای سیم‌کشی ساختمان و مصارف عمومی معرفی شده و می‌تواند در مدارهایی که به سه هادی با سطح مقطع ۴ میلی‌متر مربع نیاز دارند استفاده شود.

با این حال، برای انتخاب کابل یک مدار مشخص، تنها به نام محصول یا سطح مقطع نباید تکیه کرد. اگر مسیر طولانی باشد یا بار الکتریکی قابل‌توجهی روی مدار قرار بگیرد، افت ولتاژ و دفع حرارت هم باید بررسی شوند. مناسب بودن این کابل برای یک تجهیز خاص، به توان و جریان همان تجهیز و طول مسیر بستگی دارد؛ بنابراین برای پروژه‌های حساس، بهتر است سطح مقطع پیش از خرید با محاسبات الکتریکی تعیین شود.

تفاوت کابل ۳×۴ لوشان با کابل ۲×۴ لوشان

تفاوت اصلی این دو مدل در تعداد رشته‌هاست. کابل ۲×۴ لوشان دو رشته هادی ۴ میلی‌متر مربع دارد، در حالی که کابل ۳×۴ لوشان سه رشته با همین سطح مقطع دارد.

اگر مدار به سه هادی نیاز داشته باشد، مدل ۳×۴ گزینه مناسب‌تری است؛ اما اگر مدار فقط به دو هادی نیاز دارد، کابل ۲×۴ می‌تواند انتخاب متناسب‌تری باشد. بنابراین قبل از خرید، اول تعداد هادی موردنیاز مدار را مشخص کنید و سپس سطح مقطع را انتخاب کنید.

تفاوت کابل افشان ۳×۴ با کابل مفتولی ۳×۴

در هر دو مدل ممکن است تعداد رشته و سطح مقطع یکسان باشد، اما ساختار هادی متفاوت است. کابل افشان ۳×۴ لوشان هادی مسی افشان کلاس ۵ دارد و به‌خاطر چندمفتولی بودن هادی، انعطاف بیشتری دارد. کابل‌های مفتولی هادی خشک‌تری دارند و بیشتر برای نصب‌های ثابت به کار می‌روند.

اگر مسیر نصب خم و تغییر جهت دارد، کابل افشان معمولاً هنگام اجرا راحت‌تر شکل می‌گیرد. انتخاب بین افشان و مفتولی هم باید بر اساس شرایط نصب و الزامات پروژه انجام شود.

استاندارد کابل افشان ۳ در ۴ لوشان

استاندارد یکی از مهم‌ترین مواردی است که هنگام خرید سیم و کابل باید بررسی شود. برای کابل افشان ۳×۴ لوشان، استانداردهای IEC 60227-5، INSO 607-5، VDE 0250 و BS 6500 در مشخصات فنی ذکر شده‌اند. برای هادی مسی کلاس ۵ نیز IEC 60228 و ISIRI 3084 اعلام شده است.

وجود استاندارد به‌تنهایی جای بررسی مشخصات واقعی محصول را نمی‌گیرد. هنگام خرید، بهتر است نام برند، سایز کابل، تعداد رشته‌ها، مشخصات هادی و اطلاعات روی روکش یا بسته‌بندی را با محصول سفارش‌داده‌شده مطابقت دهید.

کنترل کیفیت در تولید کابل افشان ۳ در ۴ لوشان

لوشان فرآیند کنترل کیفیت سیم و کابل را از مرحله تولید تا آزمون نهایی دنبال می‌کند و برای همین منظور آزمایشگاه اختصاصی سیم و کابل دارد. این مجموعه همچنین گرانول PVC را با فرمول اختصاصی خودش برای مصرف در سیم و کابل برق و برخی محصولات دیگر تولید می‌کند.

کنترل مواد اولیه و انجام آزمون‌های مرتبط، بخش مهمی از فرآیند تولید سیم و کابل است و به بررسی کیفیت عایق، روکش و سایر ویژگی‌های فنی محصول کمک می‌کند.

چرا کابل افشان ۳×۴ لوشان انتخاب خوبی است؟

اگر برای یک مدار به کابل سه‌رشته مسی با سطح مقطع ۴ میلی‌متر مربع برای هر رشته نیاز دارید، کابل افشان ۳×۴ لوشان ترکیبی از هادی مسی کلاس ۵، ساختار افشان و عایق و روکش PVC را در اختیارتان می‌گذارد.

انعطاف‌پذیری مناسب، سه‌رشته بودن و سطح مقطع ۴ میلی‌متر مربع، سه ویژگی اصلی این مدل هستند. در کنار آن‌ها، ساختار CU/PVC/PVC و مشخصات استاندارد اعلام‌شده نیز هنگام مقایسه با مدل‌های مشابه اهمیت پیدا می‌کنند.

راهنمای خرید کابل افشان ۳ در ۴ لوشان

پیش از خرید کابل ۳×۴ لوشان، اول مشخص کنید که مدار واقعاً به سه رشته نیاز دارد یا نه. بعد سطح مقطع ۴ میلی‌متر مربع را با جریان موردنیاز، طول مسیر و روش نصب تطبیق دهید.

هنگام خرید، به جنس هادی هم توجه کنید؛ هادی این محصول مس افشان کلاس ۵ است. بهتر است مشخصات عایق، روکش، ولتاژ نامی و استاندارد محصول را هم بررسی کنید.

اگر کابل را برای یک پروژه ساختمانی یا صنعتی می‌خرید، متراژ موردنیاز را دقیق محاسبه کنید. این محصول در برخی فروشگاه‌ها به‌صورت متری و با متراژهای مشخص هم عرضه می‌شود.

جمع‌بندی

کابل افشان ۳ در ۴ لوشان یک کابل سه‌رشته با هادی مسی افشان کلاس ۵ و سطح مقطع ۴ میلی‌متر مربع برای هر رشته است. این محصول با ساختار CU/PVC/PVC، عایق PVC نوع D و روکش PVC نوع ST5 تولید می‌شود و برای سیم‌کشی ساختمان، مصارف عمومی و کاربردهای متناسب با مشخصات فنی‌اش قابل استفاده است.

اگر دنبال کابل افشان ۳×۴ لوشان هستید، مهم‌ترین مواردی که باید بررسی کنید تعداد رشته، سطح مقطع، جنس و کلاس هادی، نوع عایق و روکش، ولتاژ نامی و استاندارد محصول است. انتخاب نهایی هم باید با شرایط واقعی مدار و روش نصب هماهنگ باشد.
