کابل افشان 2×2.5 لوشان یک کابل برق دو رشته با هادی مسی افشان کلاس 5 است که در هر رشته آن سطح مقطع 2.5 میلی‌متر مربع در نظر گرفته شده است. ساختار انعطاف‌پذیر این کابل، آن را برای اتصال و تغذیه تجهیزات الکتریکی، روشنایی، لوازم خانگی و برخی تجهیزات اداری در شرایط مناسب به گزینه‌ای کاربردی تبدیل می‌کند.

در ساختار این کابل افشان دو رشته 2.5، هر هادی مسی با عایق PVC پوشانده شده و مجموعه رشته‌ها نیز با روکش PVC محافظت می‌شود. طبق مشخصات ارائه‌شده برای کابل‌های افشان لوشان، هادی از مس کلاس 5، عایق از PVC نوع D و روکش بیرونی از PVC نوع ST5 تشکیل شده است.

ساختار مشابه کابل‌های H05VV-F نیز شامل هادی مسی انعطاف‌پذیر، عایق PVC و روکش PVC است و برای کابل 2×2.5 در این رده، ولتاژ نامی 300/500 ولت و حداکثر دمای هادی 70 درجه سانتی‌گراد اعلام می‌شود.

کابل افشان 2 در 2.5 لوشان چیست؟

عبارت 2×2.5 در نام این محصول به تعداد رشته‌ها و سطح مقطع آنها اشاره دارد؛ یعنی کابل دارای دو رشته هادی است و سطح مقطع هر رشته 2.5 میلی‌متر مربع است.

بنابراین وقتی عبارت کابل برق 2 در 2.5 لوشان را جست‌وجو می‌کنید، منظور کابلی نیست که مجموع سطح مقطع آن 2.5 میلی‌متر مربع باشد؛ هر دو رشته به‌صورت مستقل سطح مقطع 2.5 میلی‌متر مربع دارند.

این ساختار برای مدارهایی که به دو هادی نیاز دارند، کاربرد دارد و در مقایسه با استفاده از دو سیم جداگانه، امکان اجرای مرتب‌تر و یکپارچه‌تر مسیر را فراهم می‌کند.

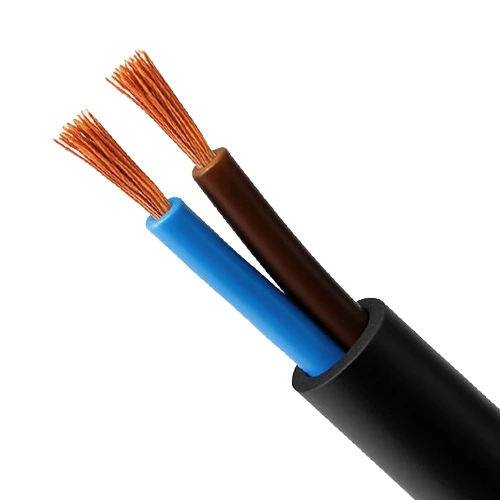

ساختار کابل افشان 2×2.5 لوشان

ساختار اصلی کابل افشان 2.5×2 لوشان از هادی مسی، عایق PVC و روکش PVC تشکیل شده است. هادی هر رشته از نوع افشان کلاس 5 است و همین ساختار، انعطاف‌پذیری کابل را نسبت به هادی‌های خشک افزایش می‌دهد.

طبق اطلاعات فنی محصول، هادی مسی مطابق IEC 60228 و INSO 3084 بوده و عایق رشته‌ها از PVC نوع D تشکیل شده است. پس از قرار گرفتن دو رشته در کنار یکدیگر، روکش خارجی PVC نوع ST5 روی مجموعه قرار می‌گیرد.

در نتیجه می‌توان ساختار کلی این کابل مسی افشان 2×2.5 را به شکل Cu/PVC/PVC توصیف کرد؛ یعنی مس برای هادی، PVC برای عایق رشته‌ها و PVC برای روکش بیرونی.

در کابل‌های هم‌رده H05VV-F نیز همین منطق ساختاری دیده می‌شود: هادی مسی انعطاف‌پذیر، عایق PVC و روکش PVC.

هادی مسی کلاس 5؛ چرا در کابل افشان اهمیت دارد؟

در کابل افشان 2×2.5 لوشان، هادی‌ها از نوع مسی و کلاس 5 هستند. هادی افشان از چندین مفتول تشکیل شده و به همین دلیل هنگام نصب قابلیت خم‌شدن بیشتری دارد.

این ویژگی زمانی اهمیت بیشتری پیدا می‌کند که کابل برق انعطاف‌پذیر باید در مسیرهای دارای خم نصب شود یا به تجهیزات و ترمینال‌ها متصل شود. انعطاف بیشتر هادی، کار نصب را نسبت به کابل‌هایی با هادی خشک ساده‌تر می‌کند.

البته انعطاف‌پذیری به معنی مناسب بودن کابل برای حرکت مداوم یا کشش مکانیکی نیست. کاربرد کابل باید با مشخصات سازنده و شرایط نصب مطابقت داشته باشد.

عایق PVC نوع D و روکش PVC نوع ST5

در این کابل افشان دو رشته لوشان، هر هادی ابتدا با عایق PVC نوع D پوشانده می‌شود. این لایه باعث می‌شود دو هادی از یکدیگر و از محیط اطراف جدا بمانند.

در مرحله بعد، دو رشته در کنار هم قرار گرفته و با روکش PVC نوع ST5 پوشانده می‌شوند. روکش بیرونی، مجموعه هادی‌ها را در قالب یک کابل واحد نگه می‌دارد و حفاظت مکانیکی و محیطی متناسب با طراحی کابل را فراهم می‌کند.

تفاوت این ساختار با سیم افشان ساده در همین‌جاست. سیم افشان 1×2.5 تنها یک هادی عایق‌شده دارد، اما کابل افشان 2×2.5 دو هادی عایق‌شده را همراه با یک روکش خارجی در اختیار کاربر قرار می‌دهد.

سطح مقطع کابل افشان 2×2.5

هر رشته در این محصول دارای سطح مقطع 2.5 میلی‌متر مربع است. این سطح مقطع یکی از سایزهای رایج در کابل‌های برق افشان محسوب می‌شود و برای طیف مشخصی از مدارها و تجهیزات کاربرد دارد.

با این حال، نباید گفت هر کابل افشان 2.5 در هر شرایطی ظرفیت جریان مشخص و یکسانی دارد. ظرفیت جریان به عواملی مانند روش نصب، دمای محیط، طول مسیر، تعداد کابل‌های مجاور و نوع بار بستگی دارد.

برای نمونه، در یک محصول H05VV-F 2×2.5 از Nexans، جریان مجاز در هوای آزاد در شرایط مشخص 20 آمپر اعلام شده است؛ در محصول دیگری از همان خانواده، مقدار 26 آمپر درج شده است. این اختلاف نشان می‌دهد که نمی‌توان یک عدد ثابت را بدون تعیین شرایط نصب به تمام کابل‌های 2×2.5 نسبت داد.

پس اگر هدف شما انتخاب کابل برای یک مصرف‌کننده مشخص است، جریان مدار و شرایط نصب را هم در کنار سطح مقطع بررسی کنید.

ولتاژ نامی کابل 2×2.5 لوشان

در خانواده کابل‌های افشان PVC، بسته به نوع ساختار و کد کابل، رده‌های ولتاژی مختلفی وجود دارد. در اطلاعات ارائه‌شده برای محصولات لوشان، کدهای H03VV-F، H05VV-F و H07VV-F و رده‌های 300/300، 300/500 و 450/750 ولت ذکر شده‌اند.

اما این موارد نباید بدون تفکیک، همگی به کابل افشان 2×2.5 لوشان نسبت داده شوند. هر کد اختصاری به یک ساختار و رده ولتاژی مشخص مربوط است.

برای نمونه، H05VV-F 2×2.5 در منابع فنی معتبر با ولتاژ نامی 300/500 ولت معرفی شده است.

بنابراین هنگام خرید کابل افشان 2×2.5، ولتاژ نامی درج‌شده در مشخصات همان محصول را ملاک قرار دهید و صرفاً از روی شباهت نام کابل، ولتاژ آن را حدس نزنید.

استاندارد کابل افشان 2×2.5 لوشان

استانداردهای اعلام‌شده در اطلاعات فنی لوشان برای این خانواده شامل:

INSO 607-5 و IEC 60227-5
INSO 607-6 و IEC 60227-6

است.

استاندارد IEC 60227-5 به کابل‌های انعطاف‌پذیر با عایق و روکش PVC مربوط می‌شود. هادی نیز طبق اطلاعات محصول مطابق IEC 60228 و INSO 3084 و از نوع کلاس 5 معرفی شده است.

استفاده از استاندارد در مشخصات کابل اهمیت دارد، چون کیفیت محصول فقط به جنس مس یا ضخامت ظاهری روکش محدود نمی‌شود و ساختار هادی، عایق، روکش و الزامات آزمون نیز باید در محدوده استاندارد مربوط قرار داشته باشند.

کاربرد کابل افشان 2×2.5 لوشان

طبق اطلاعات فنی ارائه‌شده، کابل افشان 2 در 2.5 لوشان برای تجهیزات روشنایی، تجهیزات اداری و لوازم خانگی در مناطق خشک قابل استفاده است.

ساختار انعطاف‌پذیر کابل باعث می‌شود برای اتصال تجهیزاتی که کابل هنگام نصب باید تغییر جهت دهد، گزینه مناسبی باشد. در کابل‌های H05VV-F نیز کاربرد در تجهیزات و لوازم خانگی و شرایط مکانیکی متناسب با طراحی کابل ذکر شده است.

کاربردهای متداول

• تجهیزات روشنایی
• لوازم خانگی
• تجهیزات اداری
• اتصال تجهیزات الکتریکی
• مدارهای دو رشته
• کاربردهای عمومی در محیط‌های خشک

آیا کابل افشان 2×2.5 برای لوازم خانگی مناسب است؟

اگر مشخصات وسیله و شرایط نصب با رده کابل مطابقت داشته باشد، کابل برق لوازم خانگی 2×2.5 می‌تواند برای برخی تجهیزات مورد استفاده قرار گیرد.

در منابع فنی کابل H05VV-F نیز این ساختار برای لوازم خانگی معرفی شده است. با این حال، استفاده در وسایل گرمایشی یا تجهیزات نزدیک به منابع حرارتی نیازمند بررسی شرایط دمایی و مشخصات همان تجهیز است؛ نباید صرفاً بر اساس عبارت «کابل افشان خانگی» آن را برای هر وسیله‌ای مناسب دانست.

کابل افشان 2×2.5 برای روشنایی

در مشخصات محصول لوشان، تجهیزات روشنایی یکی از کاربردهای این کابل معرفی شده است. دو رشته بودن کابل نیز برای مدارهایی که به دو هادی نیاز دارند، ساختار مناسبی فراهم می‌کند.

البته مناسب بودن کابل برای یک مدار روشنایی مشخص به جریان مدار، طول مسیر، روش نصب و مشخصات تجهیز بستگی دارد. بنابراین کاربرد «روشنایی» به معنی مناسب بودن کابل برای تمام مدارهای روشنایی با هر شرایطی نیست.

آیا کابل 2×2.5 لوشان برای محیط مرطوب مناسب است؟

اطلاعات محصول، کاربرد این کابل را در مناطق خشک عنوان کرده است. بنابراین برای محیط‌های مرطوب، فضای باز یا شرایطی که کابل در معرض آب و رطوبت دائمی قرار دارد، نباید بدون بررسی بیشتر از همین محصول استفاده کرد.

جالب است که در برخی کابل‌های H05VV-F مشابه، سازنده استفاده در شرایط مرطوب و حتی برخی محیط‌های نمناک را نیز تحت شرایط مشخص اعلام کرده است. این تفاوت نشان می‌دهد که نوع دقیق کابل و مشخصات سازنده تعیین‌کننده است و صرفاً عبارت PVC نمی‌تواند مجوز استفاده در محیط مرطوب باشد.

تفاوت کابل افشان 2×2.5 با سیم افشان 1×2.5

اگر بین سیم افشان 2.5 و کابل افشان 2×2.5 مردد هستید، تفاوت اصلی در تعداد هادی‌ها و ساختار کلی محصول است.

سیم افشان 1×2.5 یک هادی مسی 2.5 میلی‌متر مربعی دارد و با عایق PVC پوشانده می‌شود. در مقابل، کابل افشان 2×2.5 شامل دو هادی 2.5 میلی‌متر مربعی است که هرکدام عایق مستقل دارند و یک روکش بیرونی نیز کل مجموعه را می‌پوشاند.

اگر مدار به دو هادی نیاز داشته باشد و بخواهید سیم‌ها در قالب یک کابل واحد اجرا شوند، کابل دو رشته انتخاب منظم‌تری خواهد بود.

تفاوت کابل افشان 2×2.5 با کابل 2×1.5

هر دو محصول دو رشته هستند، اما سطح مقطع هادی‌های آنها متفاوت است. در کابل 2×1.5، هر هادی 1.5 میلی‌متر مربع و در کابل 2×2.5، هر هادی 2.5 میلی‌متر مربع سطح مقطع دارد.

افزایش سطح مقطع می‌تواند امکان استفاده در مدارهایی با نیاز جریان بالاتر را فراهم کند، اما انتخاب بین این دو فقط بر اساس توان مصرف‌کننده انجام نمی‌شود. طول مسیر، روش نصب و شرایط محیطی نیز باید در نظر گرفته شوند.

به همین دلیل، هنگام خرید کابل برق 2×2.5 بهتر است ابتدا نیاز واقعی مدار مشخص شود و سپس کابل انتخاب شود.

راهنمای خرید کابل افشان 2×2.5 لوشان

برای خرید کابل افشان 2×2.5 لوشان، اولین نکته این است که تعداد رشته و سطح مقطع را با نیاز پروژه تطبیق دهید. این کابل دو رشته دارد و سطح مقطع هر رشته 2.5 میلی‌متر مربع است. در مرحله بعد، نوع هادی را بررسی کنید. هادی مسی کلاس 5 برای این محصول اعلام شده و ساختار افشان آن انعطاف‌پذیری مناسبی ایجاد می‌کند. سپس باید به نوع عایق و روکش توجه کنید. عایق PVC نوع D و روکش PVC نوع ST5 از مشخصات اعلام‌شده برای این محصول هستند.

شرایط محیطی نیز مهم است. اگر کابل برای روشنایی، تجهیزات اداری یا لوازم خانگی در محیط خشک خریداری می‌شود، کاربرد اعلام‌شده محصول با این نیاز همخوانی دارد. اما برای محیط‌های مرطوب، فضای باز یا کاربردهای دارای تنش مکانیکی بالا، بهتر است محصولی انتخاب شود که سازنده صراحتاً برای همان شرایط تأیید کرده باشد.

در نهایت، هنگام مقایسه قیمت کابل افشان 2×2.5 لوشان فقط به قیمت هر متر نگاه نکنید. جنس هادی، کلاس هادی، نوع عایق و روکش، استاندارد و تناسب کابل با کاربرد، معیارهای مهم‌تری برای مقایسه هستند.

مشخصات فنی کابل افشان 2×2.5 لوشان

کابل برق دو در دو نیم لوشان دارای دو رشته هادی مسی افشان کلاس 5 است و سطح مقطع هر رشته 2.5 میلی‌متر مربع اعلام شده است. هادی مطابق اطلاعات فنی محصول با استانداردهای IEC 60228 و INSO 3084 مطابقت دارد. هر رشته با PVC نوع D عایق شده و مجموعه دو رشته دارای روکش بیرونی PVC نوع ST5 است. این ساختار در دسته کابل‌های افشان مسی با عایق و روکش PVC قرار می‌گیرد. استانداردهای مرجع اعلام‌شده برای خانواده محصول شامل INSO 607-5، IEC 60227-5، INSO 607-6 و IEC 60227-6 است. در این خانواده، کدهای H03VV-F، H05VV-F و H07VV-F برای ساختارها و رده‌های ولتاژی مختلف استفاده می‌شوند؛ بنابراین کد دقیق و ولتاژ نامی باید از مشخصات همان محصول برداشت شود.

کاربرد اعلام‌شده برای این کابل، تجهیزات روشنایی، اداری و خانگی در مناطق خشک است و رنگ روکش نیز طبق اطلاعات ارائه‌شده می‌تواند مطابق درخواست تعیین شود.

ویژگی‌های برجسته محصول

جمع‌بندی

کابل افشان 2×2.5 لوشان برای کاربرانی طراحی شده که به یک کابل دو رشته با هادی مسی افشان و سطح مقطع 2.5 میلی‌متر مربع برای هر رشته نیاز دارند. ساختار کلاس 5، عایق PVC نوع D و روکش PVC نوع ST5، مشخصات اصلی این کابل را تشکیل می‌دهند.

کاربرد اعلام‌شده آن شامل تجهیزات روشنایی، اداری و خانگی در مناطق خشک است. انعطاف‌پذیری کابل نیز اجرای مسیر و اتصال آن به تجهیزات را ساده‌تر می‌کند.

اگر بین کابل افشان 2×2.5، کابل 2×1.5 یا سیم افشان 1×2.5 در حال انتخاب هستید، ابتدا تعداد هادی موردنیاز، سطح مقطع، جریان مدار و شرایط نصب را مشخص کنید. انتخاب درست فقط با مقایسه اعداد روی نام محصول انجام نمی‌شود؛ ساختار کابل و محیط استفاده نیز باید با نیاز واقعی پروژه هماهنگ باشد.
