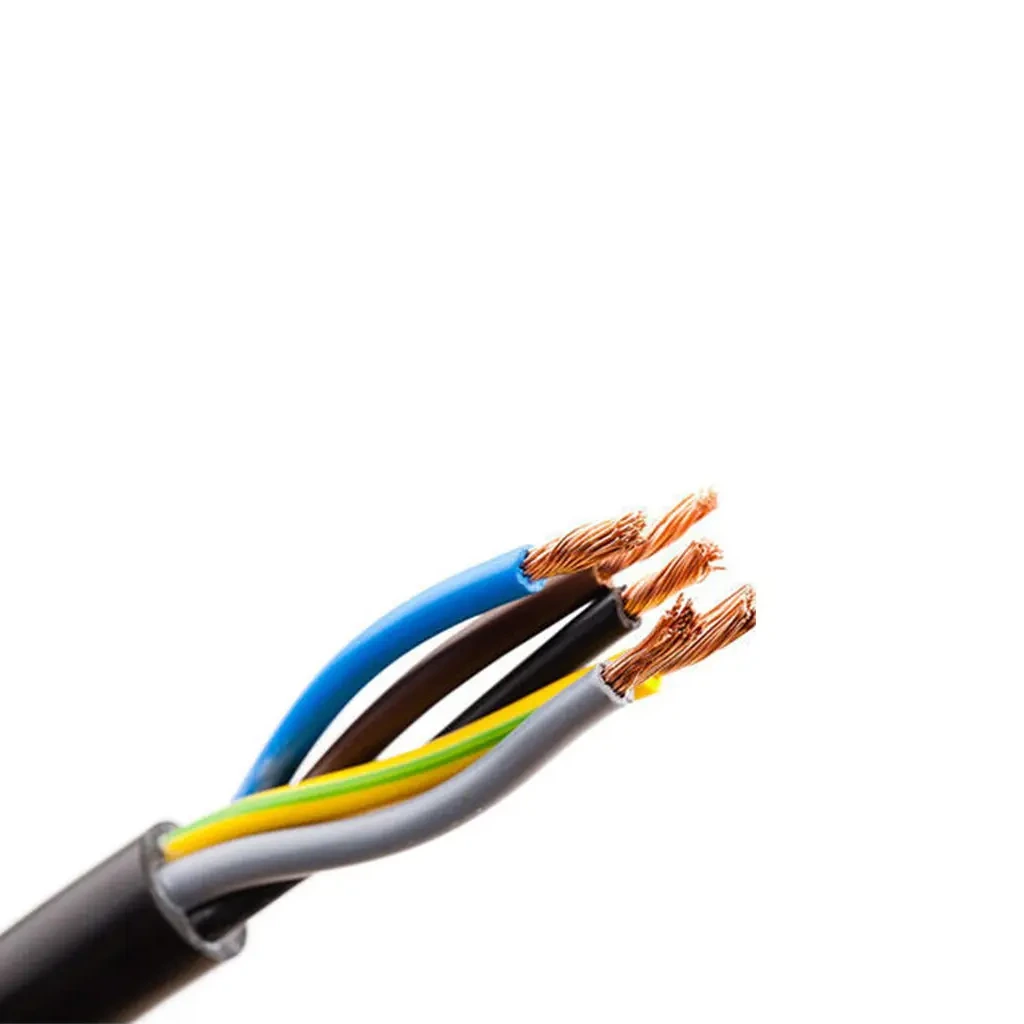

کابل افشان 5 در 10 خراسان یکی از کابل‌های پرکاربرد در سیستم‌های برق‌رسانی فشار ضعیف است که با استفاده از هادی مسی نرم و ساختار چند رشته‌ای، ترکیبی از رسانایی بالا، انعطاف‌پذیری مناسب و دوام طولانی را ارائه می‌دهد. این کابل توسط شرکت خراسان افشارنژاد تولید شده و مطابق استانداردهای معتبر برای استفاده در شبکه‌های الکتریکی با ولتاژ نامی 600 تا 1000 ولت طراحی شده است.
ساختار این کابل به صورت CU/PVC/PVC بوده؛ یعنی هادی از جنس مس آنیل‌شده، عایق داخلی از PVC و روکش نهایی نیز از PVC مقاوم ساخته شده است. وجود 5 رشته مجزا شامل سه رشته فاز، یک رشته نول و یک رشته ارت باعث شده کابل افشان 5 در 10 برای بسیاری از کاربردهای سه‌فاز گزینه‌ای مناسب باشد.

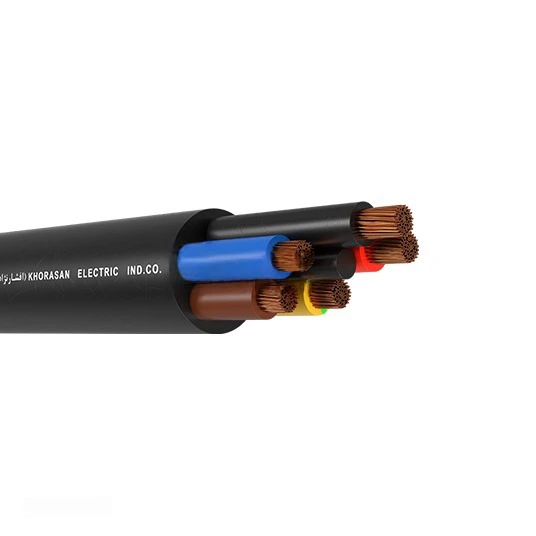

بررسی ساختار کابل افشان 5×10 خراسان افشارنژاد
در کابل افشان 5 در 10، هر رشته دارای سطح مقطع 10 میلیمتر مربع است و هادی آن از تعداد زیادی تار نازک مسی تشکیل شده است. در هر رشته حدود 80 تار مسی با قطر 0.39 میلیمتر به کار رفته که باعث نرم‌تر شدن کابل نسبت به کابل‌های مفتولی می‌شود.
این ویژگی هنگام نصب اهمیت زیادی دارد؛ زیرا کابل در مسیرهای دارای خم، داخل لوله‌های برق، تابلوهای برق یا مسیرهایی با فضای محدود راحت‌تر حرکت می‌کند و احتمال آسیب‌دیدگی هادی در زمان نصب کاهش پیدا می‌کند.
هادی مسی آنیل‌شده به کار رفته در این کابل، رسانایی الکتریکی بسیار خوبی دارد و افت ولتاژ را در مسیرهای انتقال جریان کاهش می‌دهد. روکش PVC نیز از کابل در برابر عوامل محیطی و آسیب‌های مکانیکی معمول محافظت می‌کند.
مشخصات فنی کابل افشان 5 در 10 افشارنژاد
کابل افشان خراسان افشارنژاد 5×10 دارای ساختار CU/PVC/PVC است؛ یعنی هادی، عایق و روکش همگی برای ایجاد یک کابل مقاوم و مناسب استفاده‌های طولانی‌مدت طراحی شده‌اند.
این کابل با وزن تقریبی 821 گرم در هر متر و قطر خارجی حدود 20.1 میلیمتر تولید می‌شود. سطح ولتاژ نامی آن 600/1000 ولت بوده و برای سیستم‌های برق فشار ضعیف مورد استفاده قرار می‌گیرد.
جنس هادی از مس آنیل‌شده با رسانایی بالا است و روکش بیرونی از PVC مشکی‌رنگ ساخته شده که مقاومت مناسبی در شرایط نصب مختلف ایجاد می‌کند.
مقاومت هادی این کابل در دمای 20 درجه سانتی‌گراد حدود 1.91 اهم در هر کیلومتر است. همچنین در شرایط اتصال کوتاه، عایق کابل توان تحمل دمایی تا حدود 160 درجه سانتی‌گراد را دارد.
کاربردهای کابل افشان 5×10 خراسان افشارنژاد
این کابل به دلیل ظرفیت عبور جریان مناسب و انعطاف‌پذیری بالا، در پروژه‌های مختلف مورد استفاده قرار می‌گیرد، از جمله:
- برق‌رسانی تجهیزات صنعتی و کارگاه‌ها
- اتصال تابلوهای برق سه‌فاز
- تأمین برق موتورهای الکتریکی و ماشین‌آلات
- پروژه‌های ساختمانی با نیاز به کابل انعطاف‌پذیر
- سیستم‌های تأسیساتی و برق مکانیکی ساختمان‌ها
- مسیرهای برق‌رسانی که نیاز به عبور کابل از فضاهای دارای پیچ‌وخم دارند
مزایای کابل افشان 5 در 10 افشارنژاد
استفاده از کابل افشان به جای کابل‌های خشک در بسیاری از پروژه‌ها باعث سهولت نصب می‌شود. مهم‌ترین مزایای این مدل عبارت‌اند از:
- استفاده از هادی مسی با رسانایی بالا
- انعطاف‌پذیری بیشتر به دلیل ساختار افشان
- مناسب برای مسیرهای دارای خم و تغییر جهت
- مقاومت مناسب در برابر شرایط نصب مختلف
- طول عمر بالا به دلیل کیفیت ساخت برند افشارنژاد
- دارای رشته ارت برای افزایش ایمنی سیستم برق
- مناسب برای ولتاژهای فشار ضعیف 600 تا 1000 ولت
نکات مهم هنگام خرید کابل افشان 5×10
هنگام خرید کابل 5 در 10 افشارنژاد باید به اصل بودن کالا، سطح مقطع واقعی هادی، کیفیت مس استفاده‌شده و اعتبار فروشنده توجه کنید. کابل‌های غیراستاندارد ممکن است با کاهش قطر هادی یا استفاده از آلیاژهای نامرغوب، باعث افزایش افت ولتاژ، گرم شدن کابل و کاهش ایمنی شوند.
