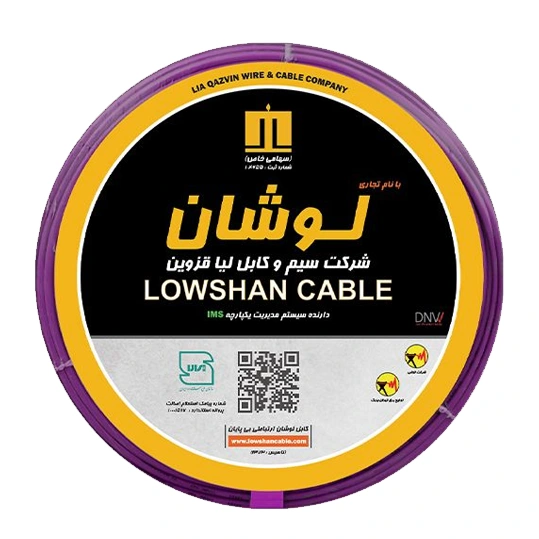

سیم افشان 1 در 1 لوشان یک سیم برق تک‌رشته با هادی مسی افشان و سطح مقطع 1 میلی‌متر مربع است که برای سیم‌کشی داخلی تأسیسات الکتریکی طراحی شده است. ساختار افشان هادی، انعطاف مناسبی هنگام اجرا ایجاد می‌کند و باعث می‌شود عبور سیم از مسیرهای دارای خم، لوله و کانال نسبت به سیم‌های خشک ساده‌تر باشد. در ساخت این سیم از مس با خلوص اعلام‌شده 99.9 درصد استفاده شده و هادی آن در رده کلاس 5 قرار می‌گیرد. روی هادی مسی نیز عایق PVC قرار گرفته است تا جداسازی الکتریکی هادی از محیط اطراف را فراهم کند. ترکیب هادی مسی افشان و عایق PVC، ساختاری رایج برای سیم‌های برق مورد استفاده در تأسیسات داخلی ایجاد کرده است.

ساختار هادی سیم افشان 1×1 لوشان

مهم‌ترین بخش این محصول، هادی مسی آن است. سیم افشان 1 میلی‌متر لوشان از هادی مسی کلاس 5 مطابق الزامات IEC 60228 و INSO 3084 استفاده می‌کند. کلاس 5 به ساختار افشان و انعطاف‌پذیر هادی اشاره دارد؛ ویژگی‌ای که در زمان سیم‌کشی، به‌خصوص هنگام عبور از لوله‌های برق و مسیرهای دارای تغییر جهت، کار نصب را راحت‌تر می‌کند. سطح مقطع هادی برابر با 1 میلی‌متر مربع است. این مقدار، ظرفیت فیزیکی هادی را مشخص می‌کند اما به‌تنهایی برای تعیین جریان مجاز کافی نیست. جریان قابل تحمل سیم به شرایطی مانند روش نصب، دمای محیط، طول مسیر و وضعیت مدار نیز وابسته است؛ بنابراین انتخاب سیم برق 1×1 باید متناسب با مشخصات واقعی مدار انجام شود.

خلوص مس اعلام‌شده برای هادی این محصول 99.9 درصد است. مس به دلیل رسانایی الکتریکی مناسب، یکی از متداول‌ترین مواد مورد استفاده در ساخت هادی سیم‌های برق است و کیفیت آن مستقیماً با عملکرد بخش رسانای سیم ارتباط دارد.

عایق PVC در سیم برق 1×1

هادی مسی این محصول با یک لایه PVC پوشانده شده است. این عایق، هادی را از تماس مستقیم با سایر اجزای مدار و محیط اطراف جدا می‌کند و بخش اصلی حفاظت الکتریکی سیم را تشکیل می‌دهد. در مشخصات فنی، آمیزه عایقی محصول PVC نوع A و نوع عایق C اعلام شده است. این ساختار برای سیم‌کشی داخلی در نظر گرفته شده و در کنار هادی افشان، انعطاف لازم برای اجرای مسیرهای متعارف تأسیسات را فراهم می‌کند. یکی دیگر از مشخصات محصول، امکان انتخاب رنگ عایق طبق درخواست مشتری است. استفاده از رنگ‌های متفاوت برای مدارهای مختلف، شناسایی هادی‌ها را در پروژه‌های سیم‌کشی ساده‌تر می‌کند و به نظم مسیرهای اجراشده کمک خواهد کرد.

ولتاژ نامی سیم افشان لوشان

سیم افشان 1×1 لوشان طبق مشخصات ارائه‌شده در دو سطح ولتاژ 300/500 ولت و 450/750 ولت معرفی شده است. کد اختصاری مربوط به نسخه 300/500 ولت H05V-K و برای نسخه 450/750 ولت H07V-K اعلام شده است.

این تفاوت فقط یک عدد روی مشخصات محصول نیست؛ هنگام انتخاب سیم برای یک پروژه باید سطح ولتاژ موردنیاز مدار با مشخصات سیم مطابقت داشته باشد. استفاده از سیمی با مشخصات نامتناسب با مدار، تصمیم درستی برای اجرای تأسیسات الکتریکی نیست. برای نسخه 300/500 ولت، آزمون ولتاژ متناوب 1.5 کیلوولت AC و برای نسخه 450/750 ولت، آزمون 2.5 کیلوولت AC ذکر شده است. این اعداد مربوط به آزمون الکتریکی سیم هستند و نباید با ولتاژ کاری عادی آن یکسان در نظر گرفته شوند.

استانداردهای سیم افشان 1×1 لوشان

استانداردهای اعلام‌شده برای این محصول شامل ISIRI 607-3 و IEC 60227-3 است. هادی مسی نیز مطابق IEC 60228 و INSO 3084 معرفی شده است. استاندارد IEC 60228 به مشخصات هادی‌های کابل و سیم‌های برق مربوط است و کلاس هادی را نیز در بر می‌گیرد. در این محصول، استفاده از هادی کلاس 5 با ساختار افشان، دلیل اصلی انعطاف‌پذیری بیشتر آن در زمان نصب است.

وجود استانداردهای مشخص، امکان بررسی محصول بر اساس معیارهای فنی تعریف‌شده را فراهم می‌کند و برای خریدارانی که مشخصات سیم را بر مبنای استاندارد پروژه انتخاب می‌کنند، اهمیت دارد.

کاربرد سیم برق 1×1 لوشان

سیم افشان 1×1 برای سیم‌کشی داخل تأسیسات الکتریکی طراحی شده و طبق مشخصات ارائه‌شده، امکان نصب آن داخل لوله و کانال وجود دارد. انعطاف هادی افشان در چنین مسیرهایی یک مزیت اجرایی محسوب می‌شود، زیرا سیم هنگام تغییر جهت و عبور از مسیرهای نسبتاً پیچیده راحت‌تر حرکت می‌کند. با وجود این، این محصول برای هر نوع روش نصب مناسب نیست. طبق اطلاعات فنی ارائه‌شده، سیم افشان 1×1 لوشان نباید زیر گچ نصب شود. بنابراین پیش از خرید سیم افشان، علاوه بر سطح مقطع و ولتاژ، باید روش اجرای سیم‌کشی نیز بررسی شود.

از طرف دیگر، سطح مقطع 1 میلی‌متر مربع برای تمام مدارهای برق مناسب نیست. مدارهایی که جریان بیشتری نیاز دارند ممکن است به سطح مقطع بالاتری احتیاج داشته باشند. انتخاب نهایی باید بر اساس بار مدار و شرایط نصب انجام شود.

بسته‌بندی سیم افشان 1 میلی‌متر لوشان

این سیم یک در یک در کلاف‌های 100 متری عرضه می‌شود. چنین بسته‌بندی‌ای برای پروژه‌هایی که به متراژ مشخصی از سیم نیاز دارند، مدیریت و استفاده از محصول را ساده‌تر می‌کند. رنگ عایق نیز طبق درخواست قابل تعیین است. این ویژگی در پروژه‌های دارای چند مسیر یا مدار مجزا، امکان تفکیک بصری سیم‌ها را بهتر می‌کند و هنگام نصب یا عیب‌یابی، شناسایی مسیرها را آسان‌تر خواهد کرد.

آیا سیم افشان 1×1 لوشان برای پروژه شما مناسب است؟

اگر به یک سیم مسی افشان با سطح مقطع 1 میلی‌متر مربع برای سیم‌کشی داخلی، لوله یا کانال نیاز دارید، مشخصات این مدل با چنین کاربردی همخوانی دارد. هادی کلاس 5 انعطاف لازم برای اجرای مسیرهای متعارف را فراهم می‌کند و عایق PVC نیز ساختار محافظ سیم را تشکیل می‌دهد.

با این حال، انتخاب سیم را نباید فقط بر اساس عبارت «1×1» انجام داد. سطح مقطع، ولتاژ نامی، روش نصب، طول مسیر و جریان موردنیاز مدار باید در کنار یکدیگر بررسی شوند. اگر این مشخصات با نیاز پروژه هماهنگ باشند، سیم افشان 1×1 لوشان می‌تواند برای سیم‌کشی داخلی موردنظر استفاده شود.
