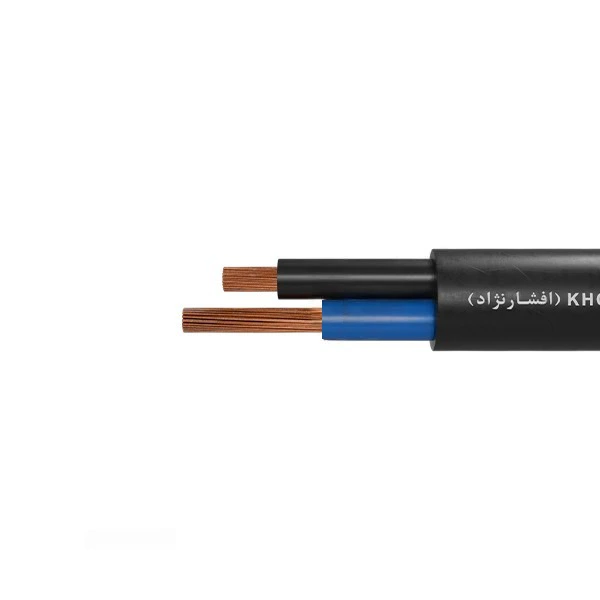

کابل افشان 2 در 1.5 افشارنژاد خراسان یک کابل دو رشته مسی با سطح مقطع 1.5 میلی‌متر مربع برای هر رشته است که با ساختار CU/PVC/PVC تولید شده است. هادی افشان کلاس 5، عایق PVC و روکش PVC، ساختار اصلی این کابل را تشکیل می‌دهند و باعث شده محصول در کنار مشخصات الکتریکی استاندارد، انعطاف مناسبی برای سیم‌کشی داشته باشد. در این مدل، دو هادی به‌صورت مجزا عایق شده‌اند و سپس یک روکش مشترک PVC روی آن‌ها قرار گرفته است. نام 2×1.5 نیز دقیقاً به همین ساختار اشاره دارد؛ یعنی دو رشته هادی که سطح مقطع هرکدام 1.5 میلی‌متر مربع است.

کابل افشان 2×1.5 افشارنژاد خراسان چه ساختاری دارد؟

هادی کابل از مس آنیل‌شده ساده ساخته شده و در رده هادی‌های انعطاف‌پذیر کلاس 5 قرار می‌گیرد. هر رشته از 30 مفتول مسی با قطر 0.24 میلی‌متر تشکیل شده است. این ساختار چندمفتولی باعث می‌شود هادی هنگام خم شدن راحت‌تر حرکت کند و کابل در مسیرهایی که نیاز به تغییر جهت دارد، نسبت به کابل‌های خشک انعطاف بیشتری داشته باشد. شکل ظاهری کابل گرد است و مجموعه دو رشته داخل یک روکش بیرونی مشکی‌رنگ قرار گرفته‌اند. این فرم در زمان جمع‌کردن، عبور دادن کابل از مسیر و نصب در فضاهای مختلف، کار با محصول را ساده‌تر می‌کند.

مشخصات فنی کابل افشان 2 در 1.5 افشارنژاد خراسان

کابل افشان 2×1.5 خراسان از دو رشته هادی مسی با سطح مقطع 1.5 میلی‌متر مربع تشکیل شده است. هادی هر رشته از مس آنیل‌شده و افشان کلاس 5 ساخته شده و 30 مفتول با قطر 0.24 میلی‌متر در ساخت آن به کار رفته است. این تعداد مفتول، ساختار هادی را نرم‌تر و انعطاف‌پذیرتر می‌کند و در زمان نصب، خم کردن کابل را نسبتاً راحت‌تر خواهد کرد.

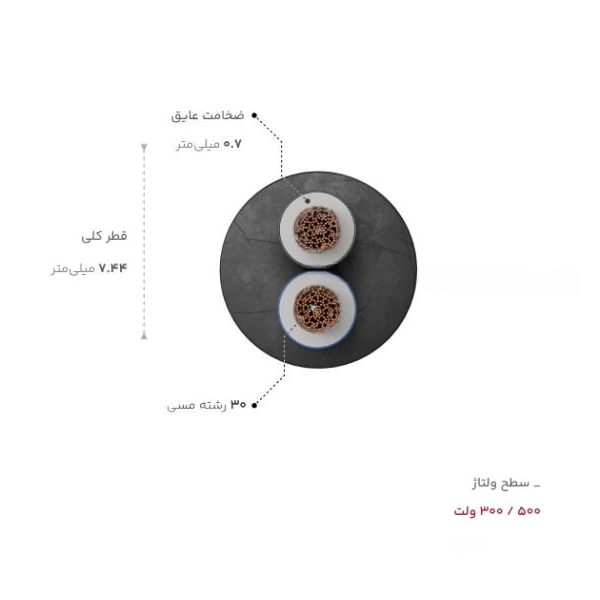

ساختار کلی کابل CU/PVC/PVC است؛ بخش CU به هادی مسی اشاره دارد، اولین PVC عایق هر رشته و PVC دوم روکش نهایی کابل را نشان می‌دهد. عایق هر دو رشته از PVC با ضخامت 0.7 میلی‌متر ساخته شده و رنگ رشته‌ها یکی مشکی و دیگری آبی است. این تفاوت رنگ، تشخیص هادی‌ها را هنگام سیم‌کشی آسان‌تر می‌کند. روکش بیرونی نیز از PVC اکسترودشده ساخته شده و ضخامت آن 0.8 میلی‌متر است. رنگ روکش مشکی بوده و قطر خارجی کابل پس از تکمیل عایق‌بندی و روکش‌گذاری حدود 7.44 میلی‌متر است. این کابل با فرم گرد تولید شده و ساختار افشان آن کمک می‌کند در مسیرهای دارای خم و تغییر جهت، انعطاف مناسبی داشته باشد.

از نظر الکتریکی، ولتاژ نامی کابل 300/500 ولت و فرکانس نامی آن 50 هرتز است. این مشخصات، محدوده طراحی کابل را نشان می‌دهند؛ با این حال برای انتخاب کابل یک مدار مشخص، تنها توجه به ولتاژ کافی نیست و باید جریان مصرفی، طول مسیر، شیوه نصب و شرایط محیطی نیز در نظر گرفته شود. وزن کابل در اطلاعات کارخانه حدود 84.76 کیلوگرم در کیلومتر اعلام شده است؛ یعنی وزن تقریبی هر متر کابل حدود 84.76 گرم خواهد بود. به همین دلیل اگر وزن محصول در مشخصات فروشگاهی حدود 85 گرم در متر درج شود، این مقدار در واقع عدد گرد‌شده مشخصات کارخانه است. محدوده دمای کاری اعلام‌شده برای این کابل از 30- تا 70+ درجه سانتی‌گراد است. در شرایط اتصال کوتاه، هادی می‌تواند به‌صورت لحظه‌ای دمایی تا 160 درجه سانتی‌گراد را تحمل کند. این عدد مربوط به شرایط اتصال کوتاه است و نباید به‌عنوان دمای مجاز کارکرد دائمی کابل در نظر گرفته شود. در آزمون تحمل جریان اتصال کوتاه یک‌ثانیه‌ای نیز مقدار 0.167 کیلوآمپر، معادل 167 آمپر در برگه فنی درج شده است. این عدد مربوط به یک شرایط آزمون مشخص است و نمی‌توان آن را جریان مجاز دائمی کابل دانست؛ ظرفیت جریان در استفاده واقعی به عواملی مانند نحوه نصب، دمای محیط، طول مسیر و شرایط قرارگیری کابل بستگی دارد.

برای بررسی استقامت عایق، ولتاژ تست 2 کیلوولت در مشخصات فنی محصول درج شده است. این آزمون بخشی از کنترل‌های الکتریکی کابل است و برای ارزیابی عملکرد عایق در برابر تنش ولتاژی انجام می‌شود.

کابل افشان 2 در 1.5 افشارنژاد خراسان طبق برگه فنی با استانداردهای IEC 60227، ISIRI 607-5 و IEC 60228 معرفی شده است. برای ویژگی مربوط به رفتار کابل در برابر گسترش شعله نیز استاندارد IEC 60332-1-2 ذکر شده است. این استاندارد به آزمون مشخصی در زمینه گسترش شعله مربوط است و نباید آن را معادل «ضدحریق بودن کامل کابل» دانست.

انعطاف‌پذیری کابل 2×1.5 از کجا می‌آید؟

یکی از نقاط مهم این کابل، هادی افشان کلاس 5 آن است. برخلاف هادی‌های خشک که از یک مغزی یکپارچه یا تعداد محدودی مفتول تشکیل می‌شوند، در این محصول هر رشته از 30 مفتول بسیار نازک مسی ساخته شده است.

وقتی کابل در زمان نصب خم می‌شود، این مفتول‌ها امکان حرکت نسبی بیشتری نسبت به یک هادی یکپارچه دارند. نتیجه، کابلی است که برای مسیرهای دارای خم و تغییر جهت، راحت‌تر شکل می‌گیرد و کار نصب آن ساده‌تر انجام می‌شود. البته انعطاف‌پذیری بالا به معنای مناسب بودن کابل برای هر شرایطی نیست. محل نصب و نوع کاربرد همچنان باید با مشخصات فنی کابل هماهنگ باشد.

عایق و روکش کابل افشان خراسان

هر رشته کابل با یک لایه PVC به ضخامت 0.7 میلی‌متر پوشانده شده است. این عایق بین هادی مسی و محیط اطراف آن قرار دارد و از تماس مستقیم هادی‌ها با یکدیگر جلوگیری می‌کند. پس از عایق‌بندی دو رشته، یک روکش PVC مشترک با ضخامت 0.8 میلی‌متر روی مجموعه قرار گرفته است. بنابراین کابل دو لایه اصلی عایق‌بندی دارد: عایق مجزای هر رشته و روکش بیرونی مشترک. رنگ رشته‌ها نیز مشکی و آبی است، در حالی که روکش بیرونی مشکی‌رنگ است. این ترکیب، هم ظاهر کابل را یکدست نگه می‌دارد و هم امکان تشخیص دو هادی داخلی را فراهم می‌کند.

ولتاژ 300/500 ولت کابل به چه معناست؟

ولتاژ نامی این محصول 300/500V است. وجود دو مقدار در این مشخصه به ولتاژ نامی بین هادی و زمین و بین هادی‌ها مربوط می‌شود و باید مطابق استاندارد مربوط به نوع کابل تفسیر شود. فرکانس نامی نیز 50 هرتز است که با فرکانس شبکه برق متداول ایران همخوانی دارد. با این حال، برای انتخاب کابل یک مصرف‌کننده مشخص، ولتاژ تنها یکی از معیارهاست. جریان بار و شرایط نصب نیز باید بررسی شوند.

رفتار کابل در برابر حرارت و اتصال کوتاه

کابل افشان 2×1.5 خراسان برای محدوده دمای کاری 30- تا 70+ درجه سانتی‌گراد مشخص شده است. بنابراین این بازه را باید به‌عنوان محدوده کاری اعلام‌شده محصول در نظر گرفت. در شرایط اتصال کوتاه، وضعیت متفاوت است. برگه فنی حداکثر دمای 160 درجه سانتی‌گراد را برای هادی در این شرایط اعلام می‌کند. از طرفی مقدار تحمل جریان یک‌ثانیه‌ای نیز 167 آمپر درج شده است. این دو عدد مربوط به شرایط گذرا و آزمون اتصال کوتاه هستند و نباید به‌عنوان ظرفیت جریان مداوم کابل استفاده شوند.

قطر و وزن کابل افشان 2 در 1.5

قطر خارجی این مدل حدود 7.44 میلی‌متر است. دانستن قطر کابل هنگام اجرای سیم‌کشی اهمیت دارد، چون فضای مورد نیاز برای عبور کابل در لوله، داکت یا مسیرهای محدود را بهتر مشخص می‌کند.

وزن تقریبی نیز 84.76 گرم در هر متر است. این مقدار در پروژه‌های بزرگ می‌تواند برای تخمین وزن کل کابل خریداری‌شده و برنامه‌ریزی حمل‌ونقل مفید باشد.

استانداردهای کابل افشان 2×1.5 افشارنژاد

 این کابل با استانداردهای IEC 60227، ISIRI 607-5 و IEC 60228 معرفی شده است. استاندارد IEC 60228 به ویژگی‌های هادی کابل‌ها مربوط می‌شود و در این محصول، ساختار هادی افشان کلاس 5 نیز در همین چارچوب معرفی شده است.

استاندارد IEC 60332-1-2 نیز برای آزمون مرتبط با گسترش شعله ذکر شده است. این استاندارد یک آزمون مشخص برای بررسی رفتار کابل در برابر شعله است و نباید از آن نتیجه گرفت که کابل در برابر آتش کاملاً غیرقابل اشتعال است.

کابل افشان 2×1.5 برای چه کاربردهایی مناسب است؟

دو رشته بودن این کابل باعث شده برای مدارهایی که به دو هادی نیاز دارند، گزینه‌ای کاربردی باشد. سطح مقطع 1.5 میلی‌متر مربع نیز در بسیاری از مدارهای برق مورد استفاده قرار می‌گیرد، اما نباید صرفاً بر اساس نام کابل درباره کاربرد آن تصمیم گرفت. اگر کابل قرار است برای یک مصرف‌کننده مشخص نصب شود، باید توان یا جریان مصرفی، طول مسیر، نحوه عبور کابل و شرایط محیطی بررسی شود. به‌خصوص در مسیرهای طولانی یا نصب‌هایی که کابل در شرایط حرارتی خاص قرار می‌گیرد، انتخاب سطح مقطع باید دقیق‌تر انجام شود.

مزایا و محدودیت‌های کابل افشان 2 در 1.5 خراسان

ساختار کابل برق دو در یک و نیم، هادی مسی و روکش PVC سه ویژگی اصلی این محصول هستند که در استفاده واقعی بیشتر از همه به چشم می‌آیند. هادی چندمفتولی باعث انعطاف مناسب کابل شده و عایق و روکش PVC نیز ساختار استانداردی برای حفاظت از هادی‌ها ایجاد کرده‌اند. از طرف دیگر، نباید انعطاف کابل یا کیفیت ساخت آن را جایگزین محاسبه فنی مدار کرد. اگر بار مصرفی با ظرفیت کابل هماهنگ نباشد، حتی یک کابل باکیفیت نیز انتخاب درستی نخواهد بود.

خرید کابل افشان 2×1.5 افشارنژاد خراسان به صورت متری

کابل دو در یک و نیم افشارنژاد خراسان برای پروژه‌هایی که متراژ دقیق مورد نیاز مشخص است، به صورت متری قابل تهیه است. این شیوه خرید کمک می‌کند مقدار کابل بر اساس طول واقعی مسیر انتخاب شود و نیازی به خرید یک حلقه کامل بیشتر از نیاز پروژه نباشد. قیمت کابل مسی 2×1.5 نیز ثابت نیست و با توجه به نوسانات قیمت مس و شرایط بازار تغییر می‌کند. بنابراین برای خرید، قیمت به‌روز درج‌شده در صفحه محصول را ملاک قرار دهید. اگر برای انتخاب بین کابل‌های 1.5، 2.5 یا مقاطع بالاتر تردید دارید، بهتر است ابتدا جریان مصرفی و شرایط مسیر مشخص شود؛ چون تفاوت سطح مقطع فقط یک عدد روی مشخصات محصول نیست و مستقیماً با ظرفیت انتقال جریان و شرایط نصب ارتباط دارد.

جمع‌بندی بررسی کابل افشان 2 در 1.5 افشارنژاد

کابل افشان 2×1.5 افشارنژاد خراسان یک کابل دو رشته مسی با هادی افشان کلاس 5، ساختار CU/PVC/PVC و ولتاژ نامی 300/500 ولت است. هادی هر رشته از 30 مفتول مسی 0.24 میلی‌متری تشکیل شده و همین ساختار، انعطاف مناسبی برای سیم‌کشی ایجاد می‌کند. قطر خارجی حدود 7.44 میلی‌متر، وزن تقریبی 84.76 گرم در متر، عایق PVC با ضخامت 0.7 میلی‌متر، روکش PVC با ضخامت 0.8 میلی‌متر و محدوده دمای کاری 30- تا 70+ درجه سانتی‌گراد، بخش مهمی از مشخصات فنی این مدل را تشکیل می‌دهند. این کابل برای مدارهایی که به دو هادی 1.5 میلی‌متر مربعی نیاز دارند قابل بررسی است، اما انتخاب آن برای یک کاربرد مشخص باید بر اساس جریان مصرفی، طول مسیر و شرایط نصب انجام شود؛ نه صرفاً بر اساس سطح مقطع یا نام برند.
