سیم افشان 1 در 6 لوشان یک سیم برق تک‌رشته با هادی مسی افشان و سطح مقطع 6 میلی‌متر مربع است که برای سیم‌کشی در تأسیسات الکتریکی و عبور از مسیرهایی مانند لوله و کانال طراحی شده است. هادی این سیم از مس با خلوص اعلام‌شده 99.9 درصد ساخته شده و ساختار افشان کلاس 5 آن، انعطاف‌پذیری مناسبی برای اجرای سیم‌کشی فراهم می‌کند.

این محصول در دسته سیم‌های افشان ساختمانی قرار می‌گیرد و در بازار با عناوینی مانند سیم برق 1 در 6 لوشان، سیم افشان 6 لوشان و سیم 1×6 لوشان نیز شناخته می‌شود. شرکت لوشان سایز 1×6 را در میان سیم‌های افشان تولیدی خود ارائه می‌کند و عرضه این مدل در کلاف 100 متری نیز برای محصول ثبت شده است.

نکته مهم در نام‌گذاری این سیم، عبارت 1×6 است. عدد اول تعداد رشته و عدد دوم سطح مقطع هر رشته را نشان می‌دهد؛ بنابراین با یک سیم تک‌رشته با سطح مقطع 6 میلی‌متر مربع روبه‌رو هستیم، نه سیمی شامل شش رشته یک میلی‌متر مربعی.

سیم افشان 1×6 لوشان چیست؟

در ساختار این سیم، چندین مفتول نازک مسی در کنار یکدیگر هادی اصلی را تشکیل می‌دهند. این ساختار همان چیزی است که سیم را در گروه هادی‌های افشان کلاس 5 قرار می‌دهد. هادی افشان نسبت به هادی‌های خشک انعطاف بیشتری دارد و هنگام عبور از مسیرهای دارای خم یا داخل لوله برق، کار با آن ساده‌تر است.

هادی مسی وظیفه انتقال جریان را بر عهده دارد و لایه PVC اطراف آن نقش عایق الکتریکی را ایفا می‌کند. در مشخصات فنی ارائه‌شده برای این محصول، عایق PVC نوع C اعلام شده است.

ساختار کلی سیم را می‌توان به شکل Cu/PVC در نظر گرفت؛ یعنی هادی از مس و عایق از PVC تشکیل شده است. این محصول کابل چندرشته‌ای نیست و روکش خارجی جداگانه‌ای مانند کابل‌های برق ندارد.

سطح مقطع سیم 1×6 لوشان

سطح مقطع هادی این محصول 6 میلی‌متر مربع است. عبارت 1×6 نیز نشان می‌دهد که محصول دارای یک رشته هادی 6 میلی‌متر مربعی است.

این تفاوت هنگام خرید اهمیت زیادی دارد. اگر پروژه‌ای به شش رشته هادی با سطح مقطع 1 میلی‌متر مربع نیاز داشته باشد، سیم 1×6 گزینه معادل آن نیست.

سطح مقطع یکی از مهم‌ترین مشخصات سیم برق است، اما انتخاب سیم فقط با نگاه‌کردن به عدد 6 انجام نمی‌شود. جریان مصرفی، طول مسیر، روش نصب، دمای محیط و شرایط کاری مدار نیز باید در انتخاب نهایی در نظر گرفته شوند.

هادی مسی افشان کلاس 5

یکی از نقاط مهم در ساختار سیم افشان 1×6 لوشان، استفاده از هادی مسی کلاس 5 است. استاندارد IEC 60228، هادی‌های کلاس 5 را در گروه هادی‌های انعطاف‌پذیر قرار می‌دهد.

در این محصول، هادی از مس با خلوص اعلام‌شده 99.9 درصد تشکیل شده است. استفاده از هادی مسی در کنار ساختار افشان باعث می‌شود سیم هم از قابلیت هدایت الکتریکی مناسب برخوردار باشد و هم برای نصب در مسیرهایی که نیاز به خم‌شدن سیم وجود دارد، انعطاف کافی داشته باشد.

در ارزیابی کیفیت سیم، صرفاً درصد خلوص مس ملاک نیست. سطح مقطع واقعی هادی، مقاومت الکتریکی، کیفیت مفتول‌ها، یکنواختی عایق و انطباق محصول با استاندارد نیز اهمیت دارند.

عایق PVC سیم افشان 1×6

هادی مسی این سیم با یک لایه PVC عایق شده است. در اطلاعات فنی ارائه‌شده برای این محصول، نوع عایق PVC نوع C ذکر شده است.

عایق PVC وظیفه دارد هادی را از تماس مستقیم با محیط و سایر هادی‌ها جدا کند و حفاظت الکتریکی موردنیاز سیم را فراهم سازد. رنگ عایق نیز طبق اطلاعات محصول می‌تواند مطابق درخواست مشتری انتخاب شود.

قابلیت انتخاب رنگ در پروژه‌هایی که مدارهای مختلف با رنگ‌های متفاوت تفکیک می‌شوند، می‌تواند به شناسایی بهتر سیم‌ها هنگام نصب و تعمیرات کمک کند.

ولتاژ نامی سیم افشان 1×6 لوشان

برای مدل 1×6، ولتاژ نامی درج‌شده در مشخصات این خانواده از سیم‌ها 450/750 ولت است. کد اختصاری مرتبط با این رده نیز H07V-K و نام رایج آن NYAF است.

در اطلاعات فنی ارائه‌شده، ولتاژ آزمون متناوب برای این سطح ولتاژ 2.5 کیلوولت AC اعلام شده است.

ولتاژ نامی مشخص می‌کند سیم برای چه رده‌ای از سیستم‌های الکتریکی طراحی شده است؛ با این حال، این مشخصه به‌تنهایی برای تعیین حداکثر جریان قابل عبور از سیم کافی نیست.

استاندارد سیم افشان 1×6 لوشان

استانداردهای اعلام‌شده برای این محصول عبارت‌اند از:

ISIRI 607-3 و IEC 60227-3

هادی مسی کلاس 5 نیز مطابق اطلاعات فنی ارائه‌شده با IEC 60228 و INSO 3084 تولید می‌شود.

وجود استاندارد در مشخصات سیم اهمیت زیادی دارد، زیرا کیفیت سیم تنها به ظاهر مسی یا ضخامت عایق محدود نمی‌شود و ویژگی‌های هادی، عایق، مقاومت الکتریکی و آزمون‌های مربوط به محصول باید در چارچوب الزامات استاندارد ارزیابی شوند.

کاربرد سیم افشان 1×6 لوشان

سیم افشان 1×6 لوشان برای سیم‌کشی داخل تأسیسات الکتریکی و نصب در مسیرهایی مانند لوله و کانال کاربرد دارد.

انعطاف‌پذیری هادی کلاس 5 باعث می‌شود عبور دادن سیم از مسیرهای دارای خم نسبت به سیم‌های خشک ساده‌تر باشد. این ویژگی در زمان اجرای سیم‌کشی و همچنین هنگام اتصال سیم به تجهیزات، می‌تواند روند نصب را راحت‌تر کند.

طبق اطلاعات فنی ارائه‌شده برای این محصول، استفاده مستقیم زیر گچ برای آن در نظر گرفته نشده است؛ بنابراین روش نصب باید مطابق مشخصات سازنده و الزامات اجرایی پروژه انتخاب شود.

کاربردهای متداول

• سیم‌کشی داخل تأسیسات الکتریکی
• نصب داخل لوله برق
• عبور از کانال‌های مناسب سیم‌کشی
• استفاده در مدارهایی که به هادی افشان نیاز دارند
• پروژه‌های ساختمانی و تأسیساتی متناسب با سطح مقطع 6 میلی‌متر مربع

مزیت ساختار افشان در سیم 1×6

اگر هنگام سیم‌کشی، مسیر نصب دارای پیچ‌وخم باشد، انعطاف‌پذیری هادی اهمیت زیادی پیدا می‌کند. در سیم افشان، هادی از تعداد زیادی مفتول نازک تشکیل شده و به همین دلیل نسبت به هادی خشک قابلیت خم‌شدن بیشتری دارد. این ویژگی باعث می‌شود سیم افشان 1×6 لوشان برای مسیرهای لوله‌ای و کانالی که در آنها سیم باید هنگام نصب تغییر جهت دهد، گزینه کاربردی‌تری باشد.

البته افشان بودن سیم به معنی مناسب بودن آن برای هر نوع نصب نیست. روش نصب باید با نوع سیم، استاندارد محصول و شرایط پروژه مطابقت داشته باشد.

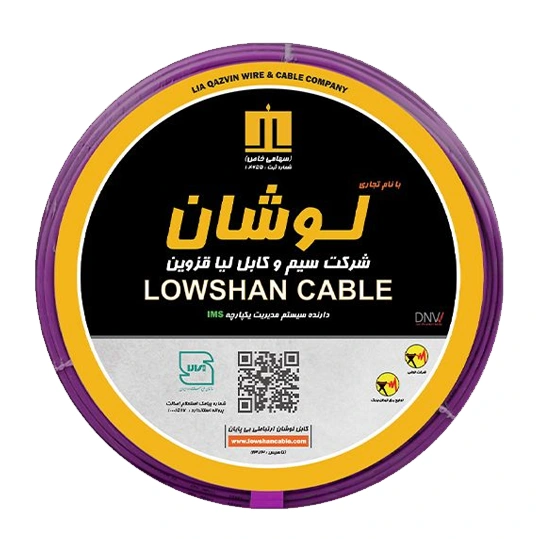

بسته‌بندی سیم افشان 1×6 لوشان

این محصول طبق اطلاعات ارائه‌شده در کلاف 100 متری عرضه می‌شود. بسته‌بندی کلافی برای پروژه‌هایی که مصرف متراژی دارند، امکان استفاده و اندازه‌گیری سیم را در زمان اجرا ساده‌تر می‌کند. رنگ عایق نیز می‌تواند طبق درخواست مشتری تعیین شود که در پروژه‌های مختلف، امکان تفکیک بهتر مدارها را فراهم می‌کند.

سیم 1×6 لوشان برای چه کسی مناسب است؟

اگر برای یک پروژه به سیم تک‌رشته مسی با سطح مقطع 6 میلی‌متر مربع نیاز دارید و مسیر نصب شما به هادی انعطاف‌پذیر احتیاج دارد، این محصول می‌تواند گزینه مناسبی باشد. اما اگر نیاز پروژه شما شش رشته سیم 1 میلی‌متر مربعی است، عنوان محصول را اشتباه انتخاب نکنید. 1×6 با 6×1 یکسان نیست.

همچنین برای تعیین اینکه سطح مقطع 6 میلی‌متر مربع برای یک مدار کافی است یا نه، باید جریان مصرفی و شرایط نصب بررسی شود. نمی‌توان صرفاً بر اساس سطح مقطع، یک ظرفیت جریان ثابت برای تمام شرایط نصب اعلام کرد.

نکات مهم هنگام خرید سیم افشان 1×6

هنگام خرید این سیم، چند مشخصه را با نیاز پروژه تطبیق دهید:

اول، سطح مقطع: مطمئن شوید واقعاً به یک رشته 6 میلی‌متر مربعی نیاز دارید.

دوم، نوع هادی: برای این محصول، هادی مسی افشان کلاس 5 اعلام شده است.

سوم، ولتاژ نامی: برای مدل 1×6، رده 450/750 ولت مطرح است.

چهارم، استاندارد: مشخصات محصول را از نظر ISIRI 607-3 و IEC 60227-3 بررسی کنید.

پنجم، روش نصب: این سیم برای نصب داخل تأسیسات، لوله و کانال معرفی شده و طبق اطلاعات محصول، نصب مستقیم زیر گچ برای آن مناسب نیست.

ششم، متراژ: محصول در کلاف 100 متری عرضه می‌شود؛ بنابراین قبل از سفارش، مقدار موردنیاز پروژه را محاسبه کنید.

مشخصات فنی سیم افشان 1×6 لوشان

سیم افشان 1×6 لوشان دارای یک رشته هادی مسی با سطح مقطع 6 میلی‌متر مربع است. هادی از نوع افشان کلاس 5 بوده و طبق مشخصات اعلام‌شده، خلوص مس آن 99.9 درصد است. ساختار افشان، انعطاف‌پذیری موردنیاز برای سیم‌کشی در مسیرهای مناسب را فراهم می‌کند.

عایق سیم از PVC نوع C تشکیل شده و رنگ آن می‌تواند طبق درخواست مشتری انتخاب شود. ساختار محصول در رده سیم‌های تک‌رشته مسی با عایق PVC قرار می‌گیرد و روکش خارجی جداگانه‌ای ندارد.

ولتاژ نامی این مدل 450/750 ولت است و کدهای H07V-K و NYAF برای این خانواده از سیم‌های افشان به کار می‌روند. استانداردهای اعلام‌شده نیز ISIRI 607-3 و IEC 60227-3 هستند و هادی از نظر کلاس ساختاری مطابق IEC 60228 و INSO 3084 معرفی شده است.

بسته‌بندی محصول کلاف 100 متری است و طبق اطلاعات ارائه‌شده، سیم برای سیم‌کشی داخل تأسیسات و نصب در لوله و کانال کاربرد دارد.

جمع‌بندی

سیم افشان 1×6 لوشان برای پروژه‌هایی طراحی شده که به یک هادی مسی افشان با سطح مقطع 6 میلی‌متر مربع نیاز دارند. هادی کلاس 5، عایق PVC، ولتاژ نامی 450/750 ولت و امکان عرضه در کلاف 100 متری، مشخصات اصلی این محصول را تشکیل می‌دهند.

اگر انعطاف‌پذیری سیم، امکان عبور از لوله و کانال و استفاده از هادی مسی برایتان اهمیت دارد، این مدل می‌تواند در فهرست گزینه‌های مناسب قرار بگیرد. انتخاب نهایی باید با توجه به جریان مدار، روش نصب، طول مسیر و الزامات پروژه انجام شود؛ چون حتی یک سیم با سطح مقطع مناسب، در صورت انتخاب نادرست روش نصب یا شرایط کاری، نمی‌تواند عملکرد مورد انتظار را تضمین کند.
