اگر برای تغذیه یک بار پرمصرف یا تامین برق اصلی یک واحد ساختمانی دنبال کابلی با ظرفیت جریان‌دهی بالا هستید، احتمالاً به کابل افشان 2 در 10 لوشان برخورده‌اید. این محصول از خانواده کابل‌های افشان دو‌رشته برند لیاء قزوین (لوشان) است و برخلاف تصور رایج، بیشتر برای مصارف پرتوان طراحی شده تا روشنایی سبک.
چرا اصلاً به کابل با سطح مقطع ۱۰ میلی‌متر نیاز داریم؟
هر چه سطح مقطع هادی یک کابل بیشتر باشد، ظرفیت آن برای عبور جریان بدون گرم شدن بیش از حد یا افت ولتاژ قابل توجه، بالاتر می‌رود. سطح مقطع ۱۰ میلی‌متر مربع در کابل افشان ۲×۱۰ لوشان، آن را در رده‌ای از کابل‌ها قرار می‌دهد که برای عبور جریان‌های نسبتاً سنگین طراحی شده‌اند؛ نه برای مصرف‌کننده‌های کوچکی مثل چراغ رومیزی یا تجهیزات کم‌مصرف اداری.
به همین دلیل، کاربرد اصلی این کابل معمولاً یکی از موارد زیر است:
- خط اصلی یا فرعی برق‌رسانی تک‌فاز با جریان بالا
- ورودی یا خروجی تابلوهای برق و توزیع بار بین تابلو و مصرف‌کننده‌ها
- تغذیه تجهیزات پرقدرت مانند پمپ‌های آب، موتورهای تک‌فاز، هیترهای صنعتی و کولرهای بزرگ
- مسیر بین کنتور یا تابلوی اصلی ساختمان تا واحدهای مصرف‌کننده
- مسیرهایی که نیاز به افت ولتاژ پایین و تحمل جریان بالا دارند

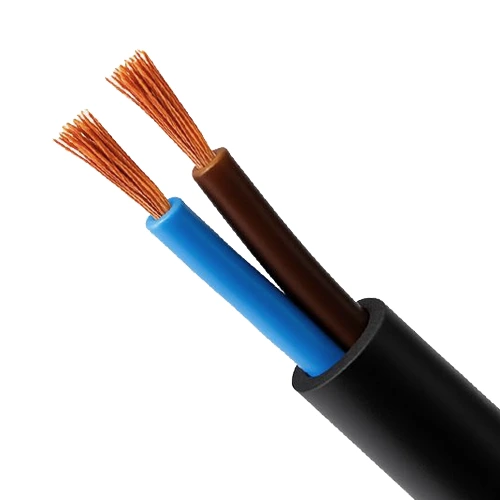

از چه اجزایی ساخته شده است؟
کابل افشان، به‌طور کلی، از دو یا چند سیم تک‌رشته انعطاف‌پذیر تشکیل می‌شود. برخلاف کابل مفتولی که هادی آن یک رشته یکپارچه و نسبتاً سفت است، در کابل افشان هر هادی از تعداد زیادی مفتول نازک مسی به‌هم‌تابیده ساخته می‌شود. همین ساختار باعث می‌شود کابل بتواند از داخل لوله، کانال و داکت‌های برق‌کشی بدون مشکل عبور کند و نصب آن در فضاهای محدود آسان‌تر باشد.
در کابل برق دو در ده لوشان، هر دو رشته هادی از مس خالص با درجه خلوص ۹۹.۹ درصد و کلاس ۵ ساخته شده‌اند. عایق دور هر رشته از آمیزه PVC نوع D است و لایه نهایی روکش کابل هم از PVC نوع ST5 و به رنگ مشکی تولید می‌شود.
مشخصات فنی که باید بدانید
خلوص بالای مس در هادی این کابل، مقاومت الکتریکی را پایین نگه می‌دارد و همین موضوع باعث می‌شود افت ولتاژ در طول مسیر، به‌خصوص در فواصل طولانی، به حداقل برسد. کلاس ۵ بودن هادی مطابق با استاندارد بین‌المللی IEC 60228 و استاندارد ملی INSO 3084 است.
بیشینه دمای مجاز هادی این کابل ۷۰ درجه سانتی‌گراد است. با توجه به سطح مقطع ۱۰ میلی‌متری، این کابل معمولاً در طبقه‌بندی ولتاژ ۴۵۰/۷۵۰ ولت با کد اختصاری H07VV-F قرار می‌گیرد؛ کدی که برای کابل‌های افشان با سطح مقطع بالا کاربرد دارد و از نظر فنی با کدهای مربوط به کابل‌های سبک (مثل H03VVH2-F که برای سایزهای کوچک‌تر تا حدود ۱.۵ میلی‌متر مربع استفاده می‌شود) متفاوت است.
از نظر ابعاد، کابل‌های افشان دو‌رشته با سطح مقطع ۱۰ میلی‌متر مربع معمولاً قطر خارجی‌ای در حدود ۱۵ تا ۱۶ میلی‌متر و وزنی نزدیک به ۴۰۰ تا ۴۳۰ گرم بر متر دارند.
چرا افشان به‌جای مفتولی؟
در کابل‌های مفتولی، هادی از یک مغزی سفت و یکپارچه ساخته می‌شود که برای نصب‌های ثابت و بدون خمش مناسب است. اما در پروژه‌هایی که مسیر کابل‌کشی پیچ‌دار است یا کابل باید از داخل لوله عبور کند، ساختار چندمفتولی کابل افشان مزیت بزرگی محسوب می‌شود؛ چون هم راحت‌تر خم می‌شود و هم احتمال آسیب دیدن هادی در حین نصب کمتر است. البته این ویژگی به معنای مناسب بودن کابل افشان برای حرکت مداوم یا استفاده مکانیکی سنگین نیست.
انطباق با استاندارد و کنترل کیفیت
کابل افشان ۲ در۱۰ لوشان تحت استانداردهای ملی ISIRI 607-5 و ISIRI 607-6 و معادل بین‌المللی IEC 60227-5 و IEC 60227-6 تولید می‌شود. محصولات این برند مورد تایید شرکت توانیر و بیمه ایران هستند و نشان استاندارد ملی ایران را روی خود دارند.
لوشان کنترل کیفیت را از انتخاب مواد اولیه تا آزمون نهایی محصول در آزمایشگاه اختصاصی خودش دنبال می‌کند؛ فرآیندی که شامل بررسی مقاومت عایق، ضخامت روکش و تحمل حرارتی هادی می‌شود.
بسته‌بندی و نکات خرید
این محصول به‌صورت قرقره‌ای عرضه می‌شود، شیوه‌ای که هم از آسیب فیزیکی کابل در حمل جلوگیری می‌کند و هم باز کردن متراژ موردنیاز را برای پیمانکاران ساده می‌کند. پیش از خرید، بهتر است سطح مقطع را با جریان بار واقعی، طول مسیر و روش نصب تطبیق دهید و مطمئن شوید مشخصات درج‌شده روی روکش با محصول سفارش‌داده‌شده یکسان است.
جمع‌بندی
کابل افشان ۲ در ۱۰ لوشان کابلی با هادی مسی کلاس ۵، عایق PVC نوع D و روکش PVC نوع ST5 است که به دلیل سطح مقطع بالا، برای عبور جریان‌های نسبتاً سنگین در تاسیسات ساختمانی، تجاری و صنعتی مناسب است؛ نه برای مصارف سبک روشنایی. انتخاب نهایی این کابل برای هر پروژه باید بر اساس محاسبات جریان بار و افت ولتاژ انجام شود.
