وقتی صحبت از سیم‌کشی داخل تابلو یا اتصال ارت تجهیزات به میان می‌آید، یکی از گزینه‌هایی که برقکارها و پیمانکاران زیاد سراغش می‌روند، کابل افشان 1 در 4 لوشان است. این محصول از خانواده کابل‌های تک‌هادی برند لوشان، با هادی مسی افشان کلاس ۵ و عایق و روکش PVC ساخته می‌شود و در بازار گاهی با نام‌های کابل افشان ۱×۴ لوشان، کابل برق افشان ۴ لوشان، کابل مسی افشان ۴، سیم افشان نمره ۴ یا کابل انعطاف‌پذیر لوشان هم جست‌وجو می‌شود.
این کابل دقیقاً چه چیزی است؟
برخلاف کابل‌های دارای هادی خشک که از یک مغزی یکپارچه ساخته می‌شوند، هادی کابل افشان از تعداد زیادی مفتول نازک مسی تشکیل شده که به دور هم تابیده‌اند. در کابل افشان ۱×۴ لوشان همین ساختار کلاس ۵ باعث می‌شود کابل هنگام نصب راحت‌تر خم شود و در مسیرهایی که فضای کار محدود یا پیچ‌دار است، کار برقکار را ساده‌تر کند.
اطراف هادی مسی، لایه عایق PVC قرار گرفته و روی آن هم روکش نهایی PVC کشیده شده؛ همین ترکیب است که به این نوع کابل عنوان CU/PVC/PVC می‌دهد، یعنی هادی از مس و لایه‌های عایق و روکش هر دو از جنس PVC. استاندارد IEC 60227-5 هم دقیقاً همین دسته از کابل‌های انعطاف‌پذیر با عایق PVC را تحت عنوان Flexible Cables تعریف کرده و ولتاژهای نامی تا ۳۰۰/۵۰۰ ولت را برایشان پوشش می‌دهد.
از چه موادی ساخته شده؟
مهم‌ترین بخش این کابل، هادی مسی افشان کلاس ۵ آن است. به‌جای یک مفتول ضخیم، اینجا چندین رشته نازک مسی کنار هم قرار گرفته‌اند که همین موضوع انعطاف‌پذیری کابل را تضمین می‌کند. طبق مشخصات محصول، خلوص مس به‌کاررفته ۹۹.۹ درصد است؛ عددی که برای هر کابل برقی، از مهم‌ترین فاکتورهای کیفی به‌حساب می‌آید چون مستقیم روی رسانایی و افت ولتاژ اثر می‌گذارد.
روی هادی، آمیزه PVC نوع D به‌عنوان عایق کشیده شده. PVC یکی از رایج‌ترین مواد در صنعت سیم و کابل است، چون هم فرآیندپذیری خوبی دارد و هم در کاربردهای معمول، مقاومت قابل قبولی از خودش نشان می‌دهد. لایه بیرونی هم از PVC نوع ST5 است که وظیفه محافظت فیزیکی کابل در برابر سایش و تماس‌های معمول حین نصب را بر عهده دارد و باعث می‌شود ساختار داخلی کابل یکپارچه و مرتب بماند.
چرا انعطاف‌پذیری این کابل اهمیت دارد؟
اگر مسیر سیم‌کشی شما کاملاً مستقیم و ثابت باشد، شاید انعطاف‌پذیری کابل چندان به چشم نیاید. اما در خیلی از پروژه‌ها، این‌طور نیست. ساختار چندمفتولی هادی کلاس ۵ باعث می‌شود کابل افشان ۱×۴ لوشان نسبت به کابل‌های هادی خشک، خیلی راحت‌تر خم شود؛ ویژگی‌ای که در موقعیت‌هایی مثل این‌ها اهمیت پیدا می‌کند:
سیم‌کشی داخل تابلو برق، مسیرهایی با تغییر جهت زیاد، عبور از داخل داکت و کانال، اتصال به تجهیزات الکتریکی، و هر جایی که کابل باید حین نصب خم‌کاری شود.
نکته‌ای که نباید فراموش کرد این است که افشان بودن کابل به معنای مناسب بودنش برای حرکت مداوم، کشش دائمی یا کاربرد در زنجیره‌های انرژی نیست. برای آن نوع کاربردها، باید کابل‌های مخصوص حرکت با استاندارد و ساختار متفاوت انتخاب شود.
کجاها می‌توان از این کابل استفاده کرد؟
ترکیب انعطاف‌پذیری، هادی مسی خالص و عایق و روکش PVC، این کابل را برای طیفی از کاربردهای عمومی برق مناسب می‌کند، از جمله:
سیم‌کشی و تأسیسات برق، جایی که مسیر دارای خم و تغییر جهت است و انعطاف‌پذیری کابل کار نصب را ساده‌تر می‌کند؛ تابلوهای برق، برای اتصالات داخلی که به کابل نرم نیاز دارند (البته انتخاب سطح مقطع همیشه باید بر اساس جریان مدار انجام شود)؛ تجهیزات الکتریکی که اتصال آن‌ها به هادی انعطاف‌پذیر نیاز دارد؛ و مسیرهای محدود یا خمیده که اجرای کابل کاملاً مستقیم در آن‌ها امکان‌پذیر نیست.
تفاوت کابل افشان با سیم افشان چیست؟
این دو اصطلاح در بازار گاهی به‌جای هم به کار می‌روند، اما از نظر ساختار یکی نیستند. سیم افشان معمولاً به یک هادی عایق‌شده گفته می‌شود، در حالی که کابل افشان می‌تواند از دو یا چند هادی عایق‌شده تشکیل شده باشد که زیر یک روکش مشترک قرار گرفته‌اند.
استاندارد IEC 60227-5 مشخصاً کابل‌های افشان PVC را در گروه Flexible Cables دسته‌بندی می‌کند و IEC 60227-6 هم الزامات کابل‌های بالابر و اتصالات انعطاف‌پذیر را پوشش می‌دهد. به همین دلیل هنگام خرید، فقط دیدن کلمه «افشان» کافی نیست؛ تعداد رشته، سطح مقطع، نوع هادی، عایق، روکش و استاندارد محصول هم باید بررسی شوند.
استاندارد این محصول چیست؟

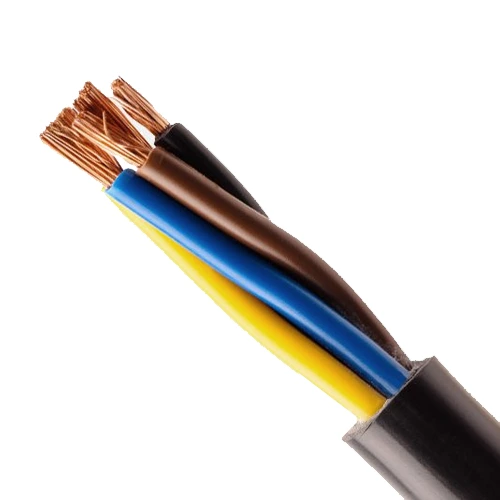

کابل 4 رشته افشان ۱ در ۴ لوشان مطابق با استانداردهای ملی ISIRI 607-5 و ISIRI 607-6 تولید می‌شود. معادل بین‌المللی این دو، یعنی IEC 60227-5، الزامات کابل‌های انعطاف‌پذیر با عایق PVC را تعیین می‌کند و IEC 60227-6 هم به کابل‌های بالابر و اتصالات انعطاف‌پذیر اختصاص دارد. وجود این استانداردها به خریدار اطمینان می‌دهد که محصول باید الزامات فنی مشخص‌شده برای همین نوع کابل را رعایت کرده باشد.
چرا خلوص مس ۹۹.۹ درصد مهم است؟
جنس و کیفیت هادی، یکی از تعیین‌کننده‌ترین مشخصات هر کابل برق است. مس به دلیل رسانایی الکتریکی بالا، رایج‌ترین فلز مورد استفاده در ساخت هادی سیم و کابل به‌شمار می‌رود. در کابل افشان ۱ در ۴ لوشان، خلوص مس ۹۹.۹ درصد اعلام شده که در کنار سطح مقطع، ساختار هادی و کیفیت تولید مفتول‌ها، مستقیماً روی عملکرد الکتریکی و طول عمر کابل تاثیر می‌گذارد.
