کابل افشان 3 در 4 خراسان افشارنژاد یک کابل برق سه‌رشته با سطح مقطع 4 میلی‌متر مربع برای هر رشته است که با هادی مسی افشان، عایق PVC و روکش PVC تولید شده است. این کابل با ساختار CU/PVC/PVC و ولتاژ نامی 300/500 ولت برای مدارهای برق فشار ضعیف طراحی شده و به دلیل ساختار انعطاف‌پذیر، در مسیرهایی که کابل هنگام نصب نیاز به خم‌شدن دارد، کاربری مناسبی دارد.

در کابل 3×4 افشارنژاد خراسان سه رشته مجزا وجود دارد که در یک مدار تک‌فاز می‌توانند برای فاز، نول و ارت استفاده شوند. رنگ‌بندی رشته‌ها نیز تشخیص آن‌ها را ساده‌تر می‌کند؛ هادی فاز با عایق مشکی، نول با عایق آبی و رشته ارت با عایق زرد و سبز مشخص شده است. این ویژگی در زمان سیم‌کشی و اتصال به تجهیزات، احتمال اشتباه در شناسایی رشته‌ها را کاهش می‌دهد.

هادی مسی افشان؛ انعطاف مناسب برای نصب

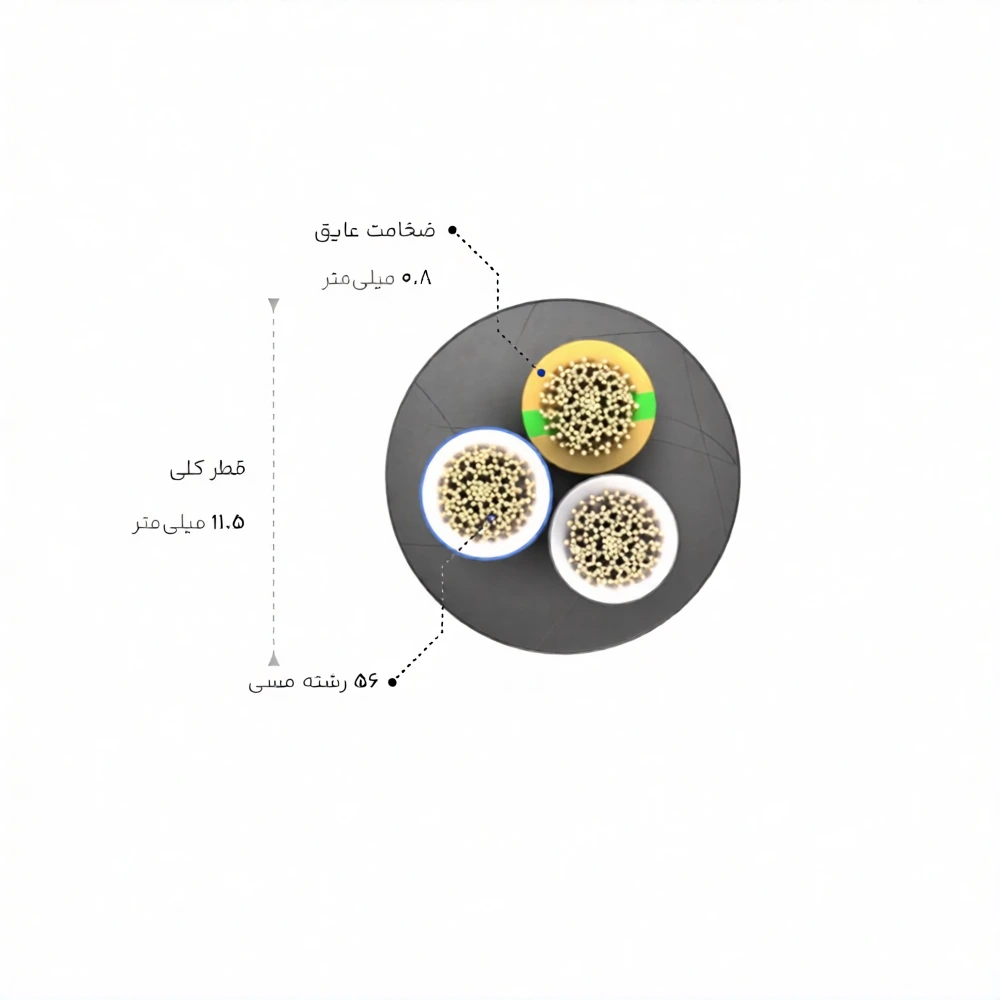

در ساختار کابل برق افشان 3 در 4 خراسان از مس آنیل‌شده استفاده شده است. هر رشته از 56 تار مسی با قطر 0.29 میلی‌متر تشکیل می‌شود و مجموع این تارها سطح مقطع 4 میلی‌متر مربع را برای هر هادی ایجاد می‌کند.

چند رشته‌ای بودن هادی، کابل را نسبت به کابل‌های تک‌سیم انعطاف‌پذیرتر می‌کند. این تفاوت در زمان نصب کاملاً محسوس است؛ مخصوصاً زمانی که مسیر عبور کابل مستقیم نیست یا لازم است کابل در تابلو برق، جعبه تقسیم و اطراف تجهیزات برقی خم و هدایت شود.

مقاومت الکتریکی DC هادی کابل افشان 3×4 در دمای 20 درجه سانتی‌گراد حدود 4.95 اهم بر کیلومتر اعلام شده است. این مشخصه برای بررسی افت ولتاژ در مسیرهای طولانی اهمیت دارد و نشان می‌دهد طول مسیر باید هنگام انتخاب کابل در کنار سطح مقطع آن بررسی شود.

عایق و روکش PVC در کابل 3 در 4

هر رشته کابل افشان 3 در 4 افشارنژاد با عایق PVC پوشانده شده و ضخامت عایق هر رشته حدود 0.8 میلی‌متر است. روکش خارجی نیز از PVC با ضخامت تقریبی 1.3 میلی‌متر ساخته شده است. این لایه‌ها وظیفه جداسازی هادی‌ها و محافظت از ساختار داخلی کابل را بر عهده دارند.

قطر کلی کابل حدود 11.5 میلی‌متر است و وزن آن به حدود 230 گرم در هر متر می‌رسد. این دو عدد هنگام اجرای پروژه اهمیت عملی دارند؛ چون برای عبور کابل از لوله، داکت یا مسیرهای محدود باید فضای کافی در نظر گرفته شود و در متراژهای بالا نیز وزن کابل روی نحوه حمل و نصب اثر می‌گذارد.

ولتاژ و مشخصات الکتریکی کابل افشان 3×4

ولتاژ نامی کابل افشان 3 در 4 خراسان برابر با 300/500 ولت است و این مدل در گروه کابل‌های مناسب مدارهای فشار ضعیف قرار می‌گیرد. طبق اطلاعات فنی ارائه‌شده، کابل در آزمون ولتاژ 2 کیلوولت نیز مورد آزمایش قرار گرفته است.

در مشخصات این مدل، تحمل جریان لحظه‌ای 0.444 کیلوآمپر برای یک ثانیه نیز اعلام شده است. این عدد مربوط به شرایط لحظه‌ای است و نباید آن را با جریان مجاز دائمی کابل یکی دانست. ظرفیت جریان مداوم به عواملی مثل دمای محیط، روش نصب، طول مسیر و میزان تجمع کابل‌ها بستگی دارد.

برای کابل برق 3×4 خراسان افشارنژاد استانداردهای IEC 60227، ISIRI 607-5، IEC 60228 و IEC 60332-1-2 نیز اعلام شده است. استاندارد IEC 60332-1-2 به آزمون مقاومت کابل در برابر گسترش شعله مربوط می‌شود و اطلاعات مهمی درباره رفتار کابل در شرایط آزمون حریق ارائه می‌دهد.

کاربرد کابل افشان 3 در 4 خراسان افشارنژاد

سطح مقطع 4 میلی‌متر مربع، این کابل را برای مدارهایی مناسب می‌کند که نسبت به مدارهای سبک روشنایی یا مصرف‌کننده‌های کم‌توان، جریان بیشتری نیاز دارند. سه‌رشته بودن کابل نیز امکان استفاده از آن در مدارهای تک‌فاز شامل فاز، نول و ارت را فراهم می‌کند.

کابل افشان 3 در 4 را می‌توان در بخش‌هایی از تأسیسات ساختمانی، مدارهای تغذیه تجهیزات برقی، سیستم‌های تهویه، برخی تجهیزات گرمایشی، کارگاه‌ها و مسیرهای برق‌رسانی صنعتی به کار برد. استفاده در سیستم‌های روشنایی بزرگ نیز با توجه به توان مصرفی و شرایط اجرای مدار امکان‌پذیر است.

البته سطح مقطع به‌تنهایی برای انتخاب کابل کافی نیست. اگر کابل در مسیر طولانی، محیط گرم، داخل لوله‌های شلوغ یا در کنار چند مدار دیگر قرار بگیرد، شرایط نصب روی ظرفیت جریان آن اثر می‌گذارد. برای تجهیزات پرمصرف نیز بهتر است جریان بار و افت ولتاژ مسیر پیش از خرید کابل بررسی شود.

ابعاد، وزن و نحوه عرضه کابل 3×4

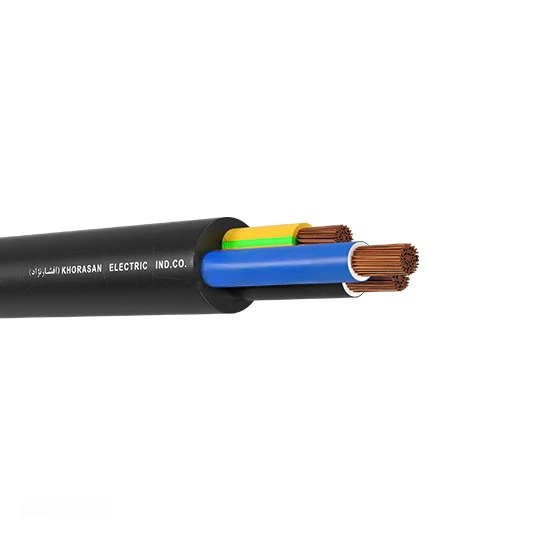

کابل افشان 3×4 خراسان افشارنژاد با قطر تقریبی 11.5 میلی‌متر و وزن حدود 230 گرم در هر متر تولید شده است. روکش بیرونی کابل مشکی است و ساختار داخلی آن از سه هادی مسی افشان تشکیل می‌شود.

این کابل به صورت کلاف و قرقره عرضه می‌شود و امکان سفارش آن به شکل متری، کلافی یا قرقره‌ای وجود دارد. برای پروژه‌هایی که طول دقیق کابل از قبل مشخص شده، خرید متری گزینه کاربردی‌تری است و از تهیه مقدار اضافه جلوگیری می‌کند.

متراژهای 50 متر، 100 متر و 500 متر نیز برای این محصول در نظر گرفته شده و امکان سفارش متراژ دلخواه وجود دارد.

هنگام خرید کابل افشان 3 در 4 به چه نکاتی توجه کنیم؟

پیش از خرید کابل افشان 3 در 4 خراسان افشارنژاد بهتر است فقط به نام برند یا قیمت کابل توجه نکنید. نوع مصرف، جریان موردنیاز، طول مسیر، روش نصب و شرایط محیطی باید با مشخصات کابل تطبیق داده شود.

اگر هدف شما اجرای یک مدار تک‌فاز با نیاز به فاز، نول و ارت باشد، ساختار سه‌رشته این کابل مزیت مشخصی دارد. هادی مسی افشان نیز نصب آن را نسبت به هادی‌های خشک و یکپارچه ساده‌تر می‌کند.

در خرید متراژهای بالا، قیمت هر متر اهمیت بیشتری پیدا می‌کند؛ با این حال مقایسه قیمت کابل افشان 3 در 4 باید همراه با بررسی برند، جنس هادی، سطح مقطع واقعی، استانداردها و نوع عرضه انجام شود. قیمت پایین‌تر یک کابل لزوماً به معنی انتخاب اقتصادی‌تر برای پروژه نیست.

جمع‌بندی بررسی کابل برق سه در چهار افشارنژاد

کابل افشان 3 در 4 خراسان افشارنژاد از یک هادی مسی افشان با سطح مقطع 4 میلی‌متر مربع در هر رشته، عایق و روکش PVC و ساختار سه‌رشته‌ای بهره می‌برد. ولتاژ نامی 300/500 ولت، قطر تقریبی 11.5 میلی‌متر، وزن 230 گرم در هر متر و استانداردهای اعلام‌شده، مشخصات اصلی این مدل را تشکیل می‌دهند.

این کابل برای مدارهای فشار ضعیف و طیف متنوعی از کاربردهای ساختمانی، کارگاهی و تأسیساتی قابل بررسی است؛ به‌خصوص جایی که سه رشته فاز، نول و ارت موردنیاز باشد. انتخاب نهایی اما باید بر اساس جریان واقعی مصرف‌کننده و شرایط نصب انجام شود، نه صرفاً بر اساس سطح مقطع کابل.

برای خرید کابل 3 در 4 افشارنژاد خراسان نیز امکان سفارش متری، کلافی و قرقره‌ای وجود دارد و می‌توان متراژ موردنیاز پروژه را متناسب با شرایط اجرا تهیه کرد.
