وقتی در یک پروژه به کابلی نیاز دارید که هم دو رشته هادی مسی در اختیار داشته باشد و هم در زمان نصب انعطاف مناسبی نشان دهد، کابل افشان 2 در 4 می‌تواند یکی از گزینه‌های قابل بررسی باشد. کابل افشان 2 در 4 لوشان با دو رشته هادی مسی افشان کلاس 5 تولید شده و سطح مقطع هر رشته آن 4 میلی‌متر مربع است. در ساختار این کابل، هادی مسی با خلوص اعلام‌شده 99.9 درصد قرار گرفته و هر رشته به وسیله عایق PVC نوع D پوشانده شده است. روکش نهایی نیز از PVC نوع ST5 ساخته شده و محصول با رنگ مشکی عرضه می‌شود.
ترکیب هادی افشان و ساختار PVC باعث شده این کابل برای کاربردهایی که به کابل برق انعطاف‌پذیر دو رشته نیاز دارند، انتخابی کاربردی باشد. البته انتخاب نهایی کابل همیشه باید بر اساس جریان مصرفی، طول مسیر و شرایط نصب انجام شود؛ صرفاً بزرگ‌تر بودن سطح مقطع به معنی مناسب بودن کابل برای هر مدار نیست.

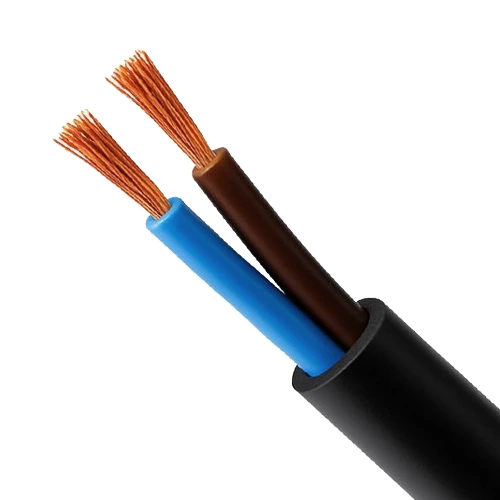

کابل افشان 2×4 لوشان چه ساختاری دارد؟
اگر نام کابل افشان 2 در 4 را روی یک محصول می‌بینید، عدد اول تعداد رشته‌ها و عدد دوم سطح مقطع هر رشته را نشان می‌دهد. در این محصول، دو رشته هادی وجود دارد و هر رشته 4 میلی‌متر مربع سطح مقطع دارد.
هادی‌ها از نوع مسی افشان کلاس 5 هستند. تفاوت مهم هادی افشان با هادی خشک در ساختار آن است؛ هادی افشان از مفتول‌های متعدد تشکیل می‌شود و در زمان نصب، قابلیت خم‌شدن بیشتری دارد.
روی هر هادی یک لایه PVC نوع D قرار گرفته و بعد از قرارگیری رشته‌ها در کنار یکدیگر، روکش بیرونی PVC نوع ST5 مجموعه را می‌پوشاند.
به زبان ساده، ساختار کابل را می‌توان این‌طور خلاصه کرد:
مس کلاس 5 → عایق PVC نوع D → روکش PVC نوع ST5
همین ساختار، کابل را در گروه کابل‌های برق افشان مسی با عایق و روکش PVC قرار می‌دهد.
چرا هادی کلاس 5 برای کابل افشان اهمیت دارد؟
یکی از ویژگی‌هایی که هنگام خرید کابل برق 2×4 نباید از آن عبور کرد، کلاس هادی است.
در کابل لوشان از هادی مسی کلاس 5 استفاده شده است. این نوع هادی برای ساخت کابل‌های انعطاف‌پذیر به کار می‌رود و به دلیل ساختار افشان، هنگام عبور از مسیرهای دارای خم یا اتصال به تجهیزات، نسبت به هادی‌های سخت قابلیت انعطاف بیشتری دارد.
خلوص مس اعلام‌شده برای این محصول نیز 99.9 درصد است.
البته برای قضاوت درباره عملکرد کابل، تنها نباید به خلوص مس توجه کرد. سطح مقطع واقعی، مقاومت هادی، کیفیت عایق، ساختار کابل و شرایط استفاده هم در عملکرد نهایی نقش دارند.
سطح مقطع 4 میلی‌متر؛ این عدد دقیقاً چه معنایی دارد؟
در کابل افشان 2×4 لوشان، سطح مقطع 4 میلی‌متر مربع برای هر رشته است.
این نکته هنگام خرید اهمیت زیادی دارد، چون گاهی عدد 2×4 به اشتباه به‌عنوان مجموع سطح مقطع دو رشته در نظر گرفته می‌شود. در حالی که هر دو هادی، به‌صورت جداگانه 4 میلی‌متر مربع هستند.
انتخاب سطح مقطع مناسب باید با توجه به شرایط واقعی مدار انجام شود. جریان مصرفی، طول کابل، روش نصب، دمای محیط و افت ولتاژ همگی می‌توانند روی انتخاب نهایی تأثیر بگذارند.
برای همین اگر قصد دارید کابل افشان 4 میلی‌متر لوشان را برای یک مسیر مشخص تهیه کنید، بهتر است قبل از خرید، شرایط مدار را بررسی کنید و صرفاً بر اساس توان نامی مصرف‌کننده تصمیم نگیرید.
عایق و روکش کابل 2×4 لوشان
کابل تنها از هادی مسی تشکیل نشده است. کیفیت و نوع پوشش اطراف هادی هم نقش مهمی در ایمنی و دوام آن دارد.
در این محصول، هر رشته با PVC نوع D عایق شده است. این لایه، هادی را از تماس الکتریکی ناخواسته با رشته دیگر و محیط اطراف جدا می‌کند.
پس از عایق‌کاری دو رشته، یک لایه PVC نوع ST5 به‌عنوان روکش نهایی روی کابل قرار می‌گیرد. روکش بیرونی باعث می‌شود دو رشته در قالب یک کابل واحد قرار بگیرند و حفاظت لازم متناسب با ساختار و کاربرد تعریف‌شده برای کابل فراهم شود.
رنگ این مدل نیز طبق اطلاعات محصول مشکی است.
کابل افشان 2 در 4 لوشان برای چه کاربردهایی استفاده می‌شود؟
کاربرد کابل را نمی‌توان تنها از روی سایز آن مشخص کرد. با این حال، طبق اطلاعات فنی ارائه‌شده برای این خانواده، کابل‌های موردنظر برای تجهیزات روشنایی، تجهیزات اداری و لوازم خانگی در مناطق خشک در نظر گرفته شده‌اند.
ساختار افشان نیز استفاده از کابل را در مسیرهایی که نیاز به انعطاف و تغییر جهت دارند، راحت‌تر می‌کند.
برخی کاربردهای قابل بررسی این محصول عبارت‌اند از:
- کابل مدارهای دو رشته
- کابل تجهیزات روشنایی
- تجهیزات اداری
- لوازم خانگی
- اتصال تجهیزات الکتریکی
- پروژه‌های ساختمانی متناسب با شرایط نصب
برای کاربردهای صنعتی یا شرایط محیطی خاص، باید مشخصات دقیق تجهیز و شرایط نصب با مشخصات کابل تطبیق داده شود.
کابل 2×4 لوشان در مسیرهای طولانی
یکی از اشتباهات رایج در انتخاب کابل، توجه صرف به آمپراژ و نادیده گرفتن طول مسیر است.
فرض کنید مصرف‌کننده در فاصله زیادی از تابلو برق قرار دارد. در چنین شرایطی، افت ولتاژ می‌تواند به یکی از عوامل مهم انتخاب کابل تبدیل شود. بنابراین حتی اگر سطح مقطع کابل از نظر جریان مناسب به نظر برسد، طول مسیر همچنان باید بررسی شود.
لوشان برای همین منظور، جدول محاسبات کابل با مسافت را در بخش اطلاعات فنی خود ارائه کرده است. بنابراین برای انتخاب کابل در مسیرهای طولانی، بررسی مسافت در کنار سطح مقطع و جریان اهمیت دارد.
اگر پروژه‌ای دارید که فاصله منبع تغذیه تا مصرف‌کننده زیاد است، قبل از خرید کابل افشان 2×4 لوشان بهتر است محاسبه افت ولتاژ نیز انجام شود.
کابل افشان 2×4 بهتر است یا 2×2.5؟
این دو کابل را نمی‌توان صرفاً بر اساس اینکه کدام «بهتر» است مقایسه کرد.
در کابل 2×2.5، سطح مقطع هر هادی 2.5 میلی‌متر مربع است؛ در حالی که در کابل 2×4، هر هادی 4 میلی‌متر مربع سطح مقطع دارد.
بنابراین اگر شرایط مدار به سطح مقطع 4 میلی‌متر نیاز داشته باشد، مدل 2×4 انتخاب منطقی‌تری است. اگر مدار با 2.5 میلی‌متر پاسخگوی نیاز باشد، استفاده از کابل بزرگ‌تر لزوماً مزیت خاصی ایجاد نمی‌کند و می‌تواند فقط هزینه خرید را افزایش دهد.
پس معیار اصلی، نیاز واقعی مدار است؛ نه اینکه عدد بزرگ‌تر روی کابل همیشه به معنی انتخاب بهتر باشد.
تفاوت کابل افشان 2×4 با سیم افشان 1×4
اگر بین سیم افشان 1×4 و کابل افشان 2×4 مردد هستید، تفاوت اصلی تعداد هادی‌ها و ساختار محصول است.
سیم افشان 1×4 یک هادی مسی با سطح مقطع 4 میلی‌متر مربع دارد. اما کابل افشان 2×4 دارای دو هادی مستقل 4 میلی‌متر مربع است که هرکدام عایق شده‌اند و مجموعه آنها با روکش PVC پوشانده شده است.
بنابراین زمانی که مدار به دو هادی نیاز دارد، کابل دو رشته ساختار یکپارچه‌تری در اختیار شما قرار می‌دهد.
استاندارد کابل افشان 2×4 لوشان
استانداردهای اعلام‌شده برای این محصول عبارت‌اند از:
ISIRI 607-5
ISIRI 607-6
در اطلاعات فنی خانواده محصول، استانداردهای IEC 60227-5 و IEC 60227-6 نیز به‌عنوان استانداردهای مرجع ذکر شده‌اند.
هادی مسی کلاس 5 نیز مطابق IEC 60228 و INSO 3084 معرفی شده است.
کدهای اختصاری مختلفی مانند H03VV-F، H05VV-F و H07VV-F نیز در اطلاعات فنی خانواده محصول دیده می‌شوند که هرکدام به ساختار و رده ولتاژی مشخصی مربوط هستند. به همین دلیل، نباید همه این کدها را هم‌زمان به یک مدل خاص نسبت داد؛ مشخصات دقیق نسخه موردنظر باید از دیتاشیت همان محصول خوانده شود.
دمای کاری و ولتاژ
در اطلاعات فنی ارائه‌شده برای این خانواده، حداکثر دمای هادی 70 درجه سانتی‌گراد اعلام شده است.
همچنین رده‌های مختلف ولتاژی شامل:
- 300/300 ولت
- 300/500 ولت
- 450/750 ولت
در کنار کدهای مختلف محصول ذکر شده‌اند.
از آنجا که این رده‌ها مربوط به ساختارهای مختلف هستند، برای اعلام ولتاژ دقیق کابل افشان 2×4 لوشان باید کد و مشخصات فنی همان نسخه محصول ملاک قرار گیرد.
این تفکیک مهم است؛ چون استفاده از یک ولتاژ یا کد اختصاری صرفاً به دلیل شباهت ظاهری محصول با مدل دیگری، از نظر فنی صحیح نیست.
راهنمای خرید کابل افشان 2×4 لوشان
اگر برای پروژه ساختمانی، روشنایی یا تجهیزات برقی به دنبال کابل برق دو رشته 4 میلی‌متر هستید، چند نکته را قبل از خرید بررسی کنید. اول، مطمئن شوید که دو رشته 4 میلی‌متر مربع واقعاً نیاز مدار شماست. سپس جریان مصرفی و طول مسیر را بررسی کنید.
در مرحله بعد، به ساختار کابل توجه کنید. این محصول دارای هادی مسی کلاس 5، عایق PVC نوع D و روکش PVC نوع ST5 است.
شرایط محیطی هم تعیین‌کننده است. اطلاعات محصول، کاربرد را برای مناطق خشک اعلام کرده است؛ بنابراین برای محیط‌های بسیار مرطوب، فضای باز یا شرایط نصب خاص، باید محصولی را انتخاب کرد که سازنده استفاده از آن را در همان شرایط تأیید کرده باشد.
در زمان مقایسه قیمت کابل افشان 2×4 لوشان نیز بهتر است قیمت را در کنار مشخصات فنی، جنس هادی، سطح مقطع، استاندارد و نوع عایق و روکش بررسی کنید. ارزان‌تر بودن یک کابل به‌تنهایی معیار مناسبی برای انتخاب نیست.
مشخصات فنی کابل کابل برق دو در چهار لوشان
کابل برق 2 در 4 لوشان دارای دو رشته هادی مسی افشان کلاس 5 است و سطح مقطع هر رشته 4 میلی‌متر مربع در نظر گرفته شده است. هادی مطابق اطلاعات فنی ارائه‌شده با استانداردهای IEC 60228 و INSO 3084 مطابقت دارد و خلوص مس آن 99.9 درصد اعلام شده است.
عایق هر رشته از PVC نوع D و روکش بیرونی از PVC نوع ST5 است. کابل با رنگ مشکی و بسته‌بندی قرقره‌ای عرضه می‌شود.
حداکثر دمای هادی در اطلاعات فنی 70 درجه سانتی‌گراد اعلام شده و برای خانواده محصول رده‌های ولتاژی مختلفی از 300/300 تا 450/750 ولت درج شده است. کد دقیق و ولتاژ نامی باید بر اساس مشخصات همان مدل انتخاب شود.
استانداردهای مرجع نیز ISIRI 607-5، ISIRI 607-6، IEC 60227-5 و IEC 60227-6 اعلام شده‌اند.
