اگر دنبال یک کابل چهار رشته با انعطاف‌پذیری بالا برای مصارف روشنایی، تجهیزات اداری یا وسایل خانگی هستید، احتمالاً به کابل افشان 2.5 در 4 لوشان برخورده‌اید. این محصول یکی از پرکاربردترین کابل‌های خانواده افشان PVC است که به‌خاطر انعطاف در نصب و کیفیت هادی مسی، جایگاه خوبی بین خریداران پیدا کرده. در این مطلب قرار است ساختار، مشخصات فنی، استانداردها و کاربردهای این کابل را به‌طور کامل بررسی کنیم تا قبل از خرید، تصویر روشنی از آن داشته باشید.

کابل افشان 4×2.5 لوشان دقیقاً چیست؟

وقتی روی بدنه یک کابل عدد 4×2.5 درج شده، منظور این است که کابل از چهار رشته هادی تشکیل شده و سطح مقطع هر رشته 2.5 میلی‌متر مربع است. یعنی کابل افشان 4×2.5 لوشان دقیقاً چهار رشته مسی افشان دارد که هرکدام سطح مقطعی برابر با 2.5 میلی‌متر مربع را پوشش می‌دهند. چهار رشته بودن این کابل، آن را برای مدارهایی که به بیش از دو یا سه هادی مجزا نیاز دارند مناسب می‌کند. البته وظیفه دقیق هر رشته (فاز، نول یا ارت) به نقشه مدار و نوع نصب بستگی دارد و نمی‌توان فقط از روی تعداد رشته‌ها این موضوع را نتیجه گرفت.

نکته مهم دیگر، کلمه «افشان» است. برخلاف کابل‌های خشک که هادی آنها از یک یا چند مفتول ضخیم ساخته شده، در کابل افشان هادی از تعداد زیادی مفتول نازک و ظریف تشکیل می‌شود. همین ساختار باعث می‌شود کابل قابلیت خم‌شدن بیشتری داشته باشد و در مسیرهای پیچیده راحت‌تر نصب شود.

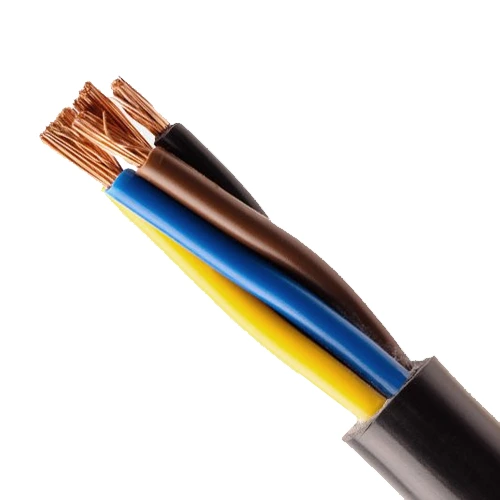

ساختار داخلی کابل افشان 2.5 در 4 لوشان

برای شناخت بهتر این محصول، بهتر است ساختار آن را در سه لایه بررسی کنیم: هادی، عایق و روکش.

هادی: جنس هادی از مس با خلوص اعلام‌شده 99.9 درصد است و به‌صورت افشان کلاس 5 تولید می‌شود. هادی کلاس 5 طبق استاندارد IEC 60228 برای کاربردهایی تعریف شده که به انعطاف‌پذیری بالا نیاز دارند؛ برخلاف هادی‌های صلب که برای نصب ثابت و بدون خمش استفاده می‌شوند.

عایق: هر رشته با لایه‌ای از PVC نوع D پوشانده شده. وظیفه این لایه جدا نگه‌داشتن رشته‌ها از یکدیگر و تأمین استقامت الکتریکی لازم است.

روکش: در بیرونی‌ترین لایه، روکش PVC نوع ST5 قرار دارد که مجموع رشته‌ها را در کنار هم نگه می‌دارد و در برابر عوامل مکانیکی و محیطی محافظت ایجاد می‌کند.

در نتیجه، ساختار کلی این کابل را می‌توان به‌صورت CU/PVC/PVC خلاصه کرد؛ یعنی هادی مسی، عایق PVC و روکش PVC. این ساختار در کابل‌های مشابه با استاندارد H05VV-F هم دیده می‌شود.

مشخصات فنی کابل افشان 2.5 در 4 لوشان

از نظر سطح مقطع، این کابل چهار رشته هادی مسی دارد که هرکدام 2.5 میلی‌متر مربع سطح مقطع را پوشش می‌دهند. این عدد نشان‌دهنده مساحت مقطع عرضی هر رشته هادی است و مستقیماً روی ظرفیت انتقال جریان کابل تأثیر می‌گذارد؛ هرچه سطح مقطع بیشتر باشد، هادی می‌تواند جریان بالاتری را با افت ولتاژ کمتر جابه‌جا کند. با این حال، همان‌طور که پیش‌تر اشاره شد، سطح مقطع 2.5 میلی‌متر مربع به‌تنهایی جریان مجاز نهایی را تعیین نمی‌کند و باید در کنار روش نصب، طول مسیر و شرایط محیط بررسی شود.

هادی این رشته‌ها از مس افشان کلاس 5 با خلوص اعلام‌شده 99.9 درصد ساخته شده و عایق هر رشته از PVC نوع D و روکش نهایی از PVC نوع ST5 با رنگ مشکی تشکیل شده که در قرقره بسته‌بندی می‌شود.

در بحث دما، محدوده کاری مجاز این خانواده کابل تا حداکثر 70 درجه سانتی‌گراد اعلام شده است.

این عدد به دمای هادی در حالت کارکرد پیوسته اشاره دارد، نه صرفاً دمای محیط اطراف کابل؛ یعنی مجموع گرمای ناشی از عبور جریان از هادی و دمای محیط نباید از این آستانه فراتر رود. عایق و روکش PVC به‌کاررفته در این کابل برای تحمل همین بازه دمایی طراحی شده‌اند و عبور مداوم از آن می‌تواند به کاهش عمر مفید عایق و افزایش ریسک آسیب به کابل منجر شود. به همین دلیل، در محیط‌هایی با دمای محیط بالا یا در مسیرهایی که چند کابل در کنار هم و بدون فاصله کافی نصب می‌شوند، باید ظرفیت جریان کابل را متناسب با این محدودیت دمایی و نه صرفاً بر اساس سطح مقطع اسمی محاسبه کرد.

از نظر استاندارد، این محصول با ارجاع به ISIRI 607-5 و ISIRI 607-6 تولید می‌شود. ISIRI 607-5 معادل داخلی IEC 60227-5 است و به کابل‌های افشان PVC با ولتاژ نامی 300/500 ولت مربوط می‌شود، در حالی که ISIRI 607-6 بخش کابل‌های بالابر و اتصالات انعطاف‌پذیر تا 450/750 ولت را پوشش می‌دهد. بنابراین برای اطمینان از ولتاژ نامی دقیق نمونه‌ای که خریداری می‌کنید، بهتر است کد درج‌شده روی خود کابل بررسی شود.

چرا انعطاف‌پذیری کابل افشان اهمیت دارد؟

تفاوت اصلی هادی افشان با هادی صلب در نحوه حرکت مفتول‌ها هنگام خمش کابل است. در هادی افشان، مفتول‌های نازک نسبت به هم جابه‌جا می‌شوند و این باعث می‌شود کابل بدون آسیب به ساختار داخلی، قابلیت خم‌شدن پیدا کند. این ویژگی زمانی اهمیت پیدا می‌کند که مسیر نصب کابل مستقیم نباشد یا فضای کافی برای عبور کابل خشک وجود نداشته باشد. در چنین شرایطی، کابل افشان 4×2.5 لوشان گزینه راحت‌تری برای مسیرگذاری خواهد بود؛ هرچند رعایت حداقل شعاع خم مجاز طبق مشخصات سازنده همچنان ضروری است.

کاربردهای کابل افشان 4×2.5 لوشان

ترکیب چهار رشته بودن، انعطاف‌پذیری بالا و سطح مقطع 2.5 میلی‌متر مربع، این کابل را برای طیف مشخصی از کاربردها مناسب کرده است:

• تجهیزات و سیستم‌های روشنایی
• تجهیزات اداری
• وسایل و لوازم خانگی
• محیط‌های خشک و داخلی

کابل‌های مشابه از خانواده H05VV-F هم عمدتاً برای تغذیه وسایل الکتریکی، تجهیزات قابل‌حمل و ماشین‌آلاتی که به کابل انعطاف‌پذیر نیاز دارند به کار می‌روند.

نکته‌ای که نباید فراموش شود این است که سطح مقطع 2.5 میلی‌متر مربع به‌تنهایی جریان مجاز کابل را مشخص نمی‌کند. عواملی مثل روش نصب، دمای محیط، تعداد کابل‌های مجاور و طول مسیر هم روی ظرفیت جریان تأثیر می‌گذارند. پس برای انتخاب نهایی، شرایط واقعی محل نصب باید بررسی شود.

آیا این کابل برای فضای باز مناسب است؟

داشتن روکش PVC به‌تنهایی دلیلی برای مناسب بودن کابل در فضای بیرونی نیست. طبق اطلاعات ارائه‌شده، کاربرد این کابل بیشتر در محیط‌های خشک و داخلی تعریف شده و کابل‌های مشابه H05VV-F نیز عمدتاً برای کاربرد داخلی طراحی می‌شوند. اگر قرار است کابل در معرض نور مستقیم خورشید، رطوبت دائمی، خاک یا تنش مکانیکی زیاد قرار بگیرد، باید سراغ محصولی رفت که مشخصاً برای همان شرایط تأیید شده باشد.

تفاوت کابل 4×2.5 با 4×4 و 3×2.5

سؤالی که خیلی از خریداران قبل از انتخاب می‌پرسند این است که فرق کابل 4×2.5 با مدل‌های دیگر چیست. در مقایسه با کابل 4×4: هر دو مدل چهار رشته دارند، اما سطح مقطع هادی در کابل 4×4 بیشتر است. انتخاب بین این دو فقط بر اساس «قوی‌تر بودن» کابل ضخیم‌تر انجام نمی‌شود؛ بلکه باید جریان بار، طول مسیر، افت ولتاژ و روش نصب محاسبه شود. اگر شرایط مدار برای سطح مقطع 2.5 میلی‌متر مربع کافی باشد، استفاده از کابل بزرگ‌تر لزوماً انتخاب بهتری نیست.

در مقایسه با کابل 3×2.5: تفاوت اصلی در تعداد رشته‌هاست، نه سطح مقطع. کابل 3×2.5 سه رشته دارد و کابل 4×2.5 چهار رشته با همان سطح مقطع. انتخاب بین این دو باید بر اساس نیاز واقعی مدار و نقشه اجرایی صورت بگیرد.

چرا خلوص مس در انتخاب کابل مهم است؟

مس به دلیل رسانایی الکتریکی بالا، اصلی‌ترین ماده مورد استفاده در هادی کابل‌های برق است. در این محصول، خلوص مس 99.9 درصد اعلام شده که مستقیماً روی عملکرد الکتریکی کابل تأثیر می‌گذارد.

به همین دلیل هنگام خرید کابل، فقط ظاهر روکش یا ضخامت کلی کابل معیار کافی نیست. جنس هادی، کلاس هادی و انطباق محصول با مشخصات فنی اعلام‌شده هم باید بررسی شود.

نکاتی که قبل از خرید کابل افشان 4 در 2.5 لوشان باید بدانید

• فقط به عدد 4×2.5 اکتفا نکنید؛ نوع هادی، استاندارد و ساختار عایق و روکش را هم بررسی کنید.
• برای پروژه‌های مشخص، شرایط نصب و بار مدار را از قبل تعیین کنید.
• در صورت تردید بین مدل‌های با ولتاژ نامی متفاوت، کد استاندارد درج‌شده روی کابل را با مشخصات فنی رسمی همان سری تولید تطبیق دهید.
• اصالت برند لوشان را از فروشنده معتبر بررسی کنید.

جمع‌بندی

کابل افشان 2.5 در 4 لوشان با ساختار CU/PVC/PVC، هادی مسی افشان کلاس 5 و خلوص 99.9 درصد، گزینه‌ای مناسب برای مدارهایی است که به چهار هادی انعطاف‌پذیر با سطح مقطع 2.5 میلی‌متر مربع نیاز دارند. کاربرد اصلی آن در روشنایی، تجهیزات اداری و لوازم خانگی در محیط‌های خشک تعریف شده است. برای انتخاب نهایی، سطح مقطع کابل را جدا از شرایط واقعی نصب در نظر نگیرید؛ طول مسیر، بار مصرفی، دمای محیط و الزامات پروژه، همگی در تعیین کابل مناسب نقش دارند. همچنین بهتر است کد استاندارد درج‌شده روی قرقره کابل با مشخصات فنی رسمی محصول مطابقت داده شود تا از انتخاب درست ولتاژ نامی مطمئن شوید.
