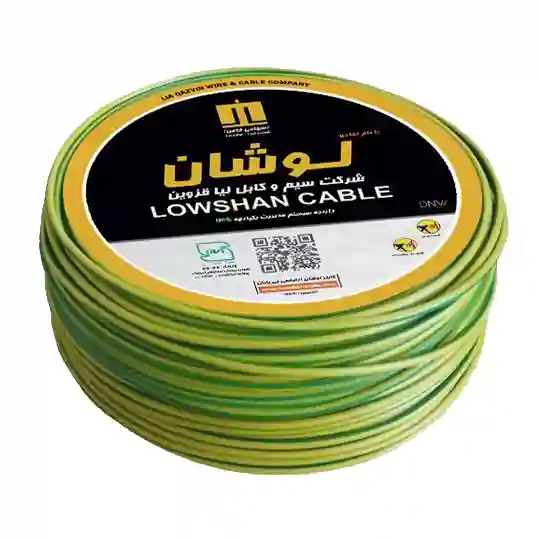

سیم ارت یک در یک افشان برند لوشان سیم مسی افشان با سطح مقطع 1 میلی‌متر مربع است که برای ایجاد مسیر اتصال به زمین در تأسیسات الکتریکی به کار می‌رود. هادی این سیم از مس کلاس 5 ساخته شده و عایق PVC روی آن قرار گرفته است. ساختار افشان، انعطاف مناسبی برای اجرای سیم در مسیرهای لوله و کانال ایجاد می‌کند و نصب آن را در مسیرهای دارای خم آسان‌تر می‌سازد.
وقتی صحبت از سیم ارت یا سیم اتصال به زمین می‌شود، هدف اصلی ایجاد یک مسیر مناسب برای هدایت جریان خطا به سمت زمین و کمک به عملکرد صحیح تجهیزات حفاظتی است. بنابراین سیم ارت صرفاً یک سیم معمولی برای انتقال برق نیست؛ وظیفه و محل استفاده آن در سیستم الکتریکی متفاوت است.
سیم ارت 1 در 1 چیست و چه کاری انجام می‌دهد؟
در یک سیستم برق‌کشی، ممکن است در اثر خرابی عایق، اتصال یک هادی برق‌دار با بدنه فلزی یک وسیله یا بخش رسانای تجهیزات، بدنه در معرض ولتاژ قرار بگیرد. در چنین شرایطی وجود یک مسیر اتصال زمین مناسب می‌تواند جریان خطا را به سمت زمین هدایت کند تا تجهیزات حفاظتی مانند کلیدهای حفاظتی بتوانند شرایط خطا را تشخیص داده و مدار را قطع کنند. به همین دلیل، سیم ارت 1 میلی‌متر باید بر اساس طراحی سیستم ارتینگ و الزامات فنی پروژه انتخاب شود. صرفاً سبز یا زرد بودن یک سیم، آن را به سیم ارت مناسب برای هر مدار تبدیل نمی‌کند؛ سطح مقطع، جنس هادی، روش نصب و الزامات سیستم حفاظتی همگی اهمیت دارند.
هادی مسی افشان کلاس 5
ساختار اصلی سیم ارت یک در یک از هادی مسی کلاس 5 تشکیل شده است. این هادی مطابق استانداردهای IEC 60228 و INSO 3084 معرفی شده و ساختار افشان آن باعث می‌شود سیم نسبت به هادی‌های خشک، انعطاف بیشتری هنگام نصب داشته باشد.
سطح مقطع این مدل 1 میلی‌متر مربع است. این مقدار باید با نیاز واقعی سیستم ارتینگ مطابقت داشته باشد و نمی‌توان صرفاً بر اساس کاربرد عمومی سیم ارت، آن را برای هر نوع مدار یا تجهیزی مناسب دانست. اندازه هادی در مسیر اتصال زمین باید با توجه به طراحی سیستم، جریان خطا و الزامات اجرایی تعیین شود.
عایق PVC در سیم اتصال به زمین
روی هادی مسی این محصول، عایق PVC از نوع C قرار گرفته است. عایق وظیفه دارد هادی را از تماس ناخواسته با سایر اجزای رسانا جدا کند و شرایط لازم برای نصب ایمن سیم را فراهم سازد. استفاده از ساختار افشان در کنار عایق PVC باعث شده سیم هنگام عبور از مسیرهای دارای تغییر جهت، قابلیت شکل‌پذیری مناسبی داشته باشد. این ویژگی در سیم‌کشی داخل لوله و کانال، مخصوصاً هنگام اجرای مسیرهای نسبتاً پیچیده، کاربرد عملی دارد.
ولتاژ نامی و کد اختصاری سیم ارت 1×1
طبق مشخصات ارائه‌شده، این سیم در دو رده ولتاژی 300/500 ولت و 450/750 ولت معرفی شده است. کد اختصاری مربوط به رده 300/500 ولت H05V-K و برای رده 450/750 ولت H07V-K اعلام شده است. کد NYAF نیز برای این ساختار سیم افشان به کار رفته است.
برای رده 300/500 ولت، آزمون ولتاژ متناوب 1500 ولت AC و برای رده 450/750 ولت، آزمون 2000 ولت AC ذکر شده است. این مقادیر مربوط به آزمون تحمل الکتریکی سیم هستند و نباید با ولتاژ کاری عادی آن اشتباه گرفته شوند. استانداردهای مرجع محصول INSO 607-3 و IEC 60227-3 هستند و هادی نیز مطابق IEC 60228 و INSO 3084 معرفی شده است. این استانداردها چارچوب مشخصی برای بررسی ویژگی‌های فنی سیم و ساختار هادی و عایق آن فراهم می‌کنند.
کاربرد سیم ارت افشان 1×1
کاربرد سیم ارت یک در یک در سیم‌کشی داخل تأسیسات الکتریکی تعریف شده و امکان نصب آن داخل لوله و کانال وجود دارد. انعطاف هادی افشان باعث می‌شود سیم در زمان اجرای مسیر، راحت‌تر خم و هدایت شود. طبق مشخصات فنی محصول، این سیم برای نصب زیر گچ مناسب نیست. بنابراین اگر پروژه به سیم ارت برای مسیری نیاز دارد که قرار است مستقیماً زیر گچ اجرا شود، باید محصول و روش نصب دیگری مطابق الزامات فنی پروژه انتخاب شود.
نکته مهم دیگر این است که سیم ارت نباید با سیم نول یا سیم فاز یکی در نظر گرفته شود. هرکدام وظیفه متفاوتی در مدار دارند و استفاده صحیح از هادی ارت به طراحی درست سیستم حفاظتی ساختمان یا تجهیزات وابسته است.
تفاوت سیم ارت با سیم معمولی برق
سیم‌های فاز و نول در مدار برای انتقال و برگشت جریان کاری استفاده می‌شوند، اما سیم اتصال به زمین وظیفه حفاظتی دارد. در حالت عادی، سیم ارت نباید مسیر اصلی عبور جریان مصرف‌کننده باشد؛ این سیم زمانی اهمیت ویژه پیدا می‌کند که خطایی مانند اتصال بدنه یا نشتی جریان رخ دهد. از همین رو، انتخاب سیم ارت فقط با توجه به قیمت یا انعطاف‌پذیری آن منطقی نیست. مشخصات فنی سیم باید با سیستم ارتینگ و الزامات حفاظتی پروژه هماهنگ باشد.
آیا سیم ارت 1×1 برای هر سیستم ارتینگ مناسب است؟
خیر. عدد 1×1 میلی‌متر مربع فقط سطح مقطع این مدل را مشخص می‌کند و به معنی مناسب بودن آن برای تمام کاربردهای اتصال زمین نیست. در انتخاب سیم ارت باید نوع تجهیز، نحوه اجرای اتصال زمین، طول مسیر، شرایط نصب و الزامات حفاظتی سیستم بررسی شود. برای برخی تجهیزات یا مدارها ممکن است استفاده از سطح مقطع بزرگ‌تر ضروری باشد. بنابراین اگر هدف شما خرید سیم ارت 1×1 برای یک پروژه مشخص است، بهتر است پیش از انتخاب نهایی، سطح مقطع موردنیاز در نقشه یا مشخصات فنی پروژه بررسی شود.
استاندارد و کیفیت ساخت سیم ارت 1×1
ترکیب هادی مسی کلاس 5 و عایق PVC، ساختار اصلی این سیم را تشکیل می‌دهد. هادی مطابق IEC 60228 و INSO 3084 و عایق مطابق مشخصات اعلام‌شده محصول انتخاب شده‌اند. استانداردهای INSO 607-3 و IEC 60227-3 نیز به عنوان استانداردهای مرجع محصول معرفی شده‌اند. این مشخصات برای خریدار اهمیت دارند، چون امکان مقایسه سیم ارت با محصولات مشابه را بر اساس معیارهای فنی مشخص فراهم می‌کنند؛ به‌خصوص زمانی که سیم برای یک پروژه اجرایی با الزامات استاندارد خریداری می‌شود.
جمع‌بندی
سیم ارت 1×1 یک سیم اتصال به زمین با هادی مسی افشان کلاس 5 و عایق PVC است که برای سیم‌کشی داخل تأسیسات و نصب در لوله و کانال معرفی شده است. ساختار افشان، انعطاف مناسبی در زمان اجرا ایجاد می‌کند و سطح مقطع 1 میلی‌متر مربع، مشخصه اصلی این مدل را تشکیل می‌دهد.
با وجود کاربرد حفاظتی سیم ارت، انتخاب آن نباید فقط بر اساس نام محصول انجام شود. سطح مقطع موردنیاز، نوع سیستم ارتینگ، تجهیز موردنظر و شرایط اجرای مسیر باید با مشخصات سیم مطابقت داشته باشد. اگر این موارد با نیاز پروژه هماهنگ باشند، این مدل می‌تواند در کاربردهای تعریف‌شده برای سیم‌کشی داخلی و اتصال زمین مورد استفاده قرار گیرد.
قیمت سیم ارت افشان لوشان بصورت کلاف 100 متری محاشبه می شود.
