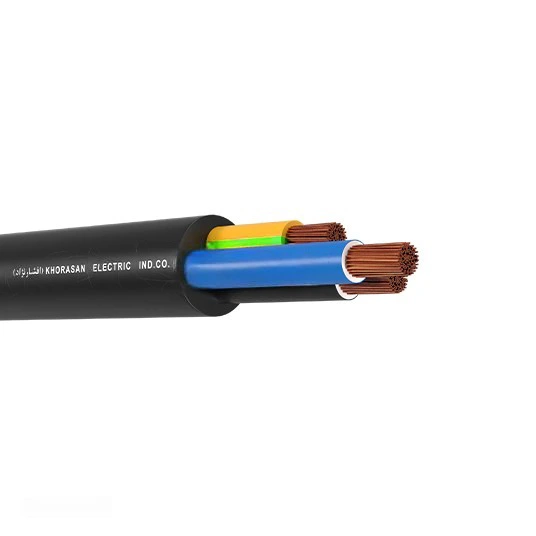

کابل افشان 3 در 6 خراسان افشارنژاد یک کابل برق سه‌رشته با هادی مسی افشان و سطح مقطع 6 میلی‌متر مربع برای هر رشته است که در مدارهای برق تک‌فاز و کاربردهای ساختمانی، صنعتی و تأسیساتی مورد استفاده قرار می‌گیرد. انعطاف‌پذیری مناسب هادی افشان باعث می‌شود این کابل برای مسیرهایی که کابل نیاز به خم‌شدن و جابه‌جایی دارد، گزینه مناسبی باشد.

در ساختار این کابل از مس آنیل‌شده کلاس 5 به‌عنوان هادی، عایق PVC برای هر رشته و روکش خارجی PVC استفاده شده است. ساختار CU/PVC/PVC به این معناست که هادی از مس بوده، رشته‌های داخلی با PVC عایق شده‌اند و مجموعه رشته‌ها نیز با یک روکش خارجی PVC محافظت می‌شود.

کابل 3×6 خراسان افشارنژاد با سطح مقطع 6 میلی‌متر مربع، برای انتقال جریان الکتریکی در مدارهایی که به ظرفیت عبور جریان بالاتری نسبت به کابل‌های 1.5 و 2.5 میلی‌متر مربع نیاز دارند، کاربرد دارد. انتخاب نهایی کابل باید با توجه به جریان مصرفی، طول مسیر، روش نصب، دمای محیط و شرایط بهره‌برداری انجام شود.

ساختار کابل برق افشان 3×6 خراسان

در این کابل سه رشته هادی مسی افشان با سطح مقطع 6 میلی‌متر مربع در کنار یکدیگر قرار گرفته‌اند. هادی افشان از تعداد زیادی مفتول مسی نازک تشکیل شده است؛ همین ساختار، انعطاف‌پذیری کابل را در مقایسه با هادی‌های مفتولی افزایش می‌دهد.

هر رشته دارای عایق PVC مستقل است و رنگ‌بندی رشته‌ها امکان شناسایی راحت‌تر آن‌ها را هنگام نصب فراهم می‌کند. در ساختار سه‌رشته، معمولاً از رنگ‌های استاندارد برای تفکیک هادی‌ها استفاده می‌شود و شناسایی دقیق نقش هر رشته باید بر اساس نشانه‌گذاری و استاندارد محصول انجام شود.

روکش بیرونی نیز از PVC ساخته شده و از رشته‌های داخلی در برابر تماس و آسیب‌های مکانیکی معمول در زمان نصب محافظت می‌کند.

هادی مسی افشان کلاس 5

هادی کابل افشان 3×6 خراسان از مس آنیل‌شده افشان ساخته شده است. استفاده از هادی افشان باعث می‌شود کابل در مسیرهای دارای خم، تاب و تغییر جهت، قابلیت نصب مناسب‌تری داشته باشد.

سطح مقطع 6 میلی‌متر مربع برای هر رشته، ظرفیت مناسبی برای مدارهای مصرفی با توان بالاتر فراهم می‌کند. با این حال، ظرفیت جریان مجاز یک کابل تنها به سطح مقطع آن وابسته نیست و عواملی مانند نحوه نصب، دمای محیط، تعداد کابل‌های مجاور و طول مسیر نیز در تعیین جریان مجاز نقش دارند.

عایق و روکش PVC

کابل 3×6 افشارنژاد خراسان از ساختار CU/PVC/PVC بهره می‌برد. عایق PVC هر رشته، هادی مسی را از سایر رشته‌ها جدا کرده و مانع تماس ناخواسته بین هادی‌ها می‌شود.

روکش خارجی PVC نیز مجموعه رشته‌های داخلی را در برابر عوامل محیطی و آسیب‌های معمول هنگام نصب محافظت می‌کند. طبق مشخصات ارائه‌شده، ضخامت عایق هر رشته 0.8 میلی‌متر و ضخامت روکش خارجی حدود 1.4 میلی‌متر است.

این ساختار برای استفاده در تأسیسات برق عمومی، ساختمان‌ها، تابلوهای برق و مسیرهایی که کابل در معرض شرایط مکانیکی معمول قرار دارد، کاربردی است. برای نصب در محیط‌های خاص مانند دفن مستقیم، تماس طولانی‌مدت با مواد شیمیایی یا شرایط حرارتی غیرمعمول، باید الزامات استاندارد و مشخصات سازنده بررسی شود.

ولتاژ نامی کابل برق 3در6

ولتاژ نامی اعلام‌شده برای این کابل 450/750 ولت است. این مقدار نشان‌دهنده سطح ولتاژی است که کابل برای کارکرد عادی در آن طراحی شده و نباید با حداکثر جریان قابل عبور از کابل اشتباه گرفته شود.

جریان مجاز کابل به عوامل مختلفی مانند دمای محیط، روش نصب، طول مسیر، تعداد کابل‌های مجاور و نوع بار بستگی دارد. به همین دلیل برای انتخاب کابل در یک پروژه مشخص، صرفاً نمی‌توان بر اساس عبارت «3×6» تصمیم‌گیری کرد.

کاربرد کابل افشان 3×6 خراسان افشارنژاد

سطح مقطع 6 میلی‌متر مربع باعث شده این کابل در طیف متنوعی از مدارهای برق مورد استفاده قرار گیرد. مهم‌ترین کاربردهای آن عبارت‌اند از:

• سیم‌کشی و تأمین برق تجهیزات برقی در ساختمان‌ها
• استفاده در مدارهای تغذیه تجهیزات با توان بالاتر
• تأسیسات برق کارگاهی و صنعتی
• اتصال تجهیزات و ماشین‌آلات برقی متناسب با جریان مصرفی
• استفاده در تابلوهای برق و مسیرهای داخلی تأسیسات
• پروژه‌های ساختمانی و تأسیساتی
• مسیرهایی که انعطاف‌پذیری کابل در زمان نصب اهمیت دارد

انتخاب این کابل برای هر مصرف‌کننده باید بر اساس توان دستگاه و جریان مورد نیاز آن انجام شود. برای مسیرهای طولانی نیز افت ولتاژ باید در محاسبات در نظر گرفته شود.

وزن و قطر کابل 3×6

وزن تقریبی کابل افشان 3×6 خراسان افشارنژاد 308 گرم در هر متر اعلام شده است. قطر خارجی کابل نیز حدود 12.93 میلی‌متر است.

این مشخصات هنگام طراحی مسیر عبور کابل، انتخاب لوله یا سینی کابل و همچنین برآورد وزن کل کابل اهمیت دارند. برای مثال، هنگام سفارش یک حلقه 100 متری، وزن خود کابل تقریباً 30.8 کیلوگرم خواهد بود؛ البته وزن بسته‌بندی و تلرانس تولید در این مقدار محاسبه نشده است.

استاندارد و کنترل کیفیت

کابل افشان 3×6 خراسان افشارنژاد بر اساس استانداردهای اعلام‌شده برای این محصول تولید می‌شود و در فرآیند کنترل کیفیت، پارامترهایی مانند مشخصات هادی، عایق، روکش و آزمون‌های الکتریکی مورد بررسی قرار می‌گیرند.

در مشخصات ارائه‌شده برای این محصول، استانداردهای ISIRI 607-5 و IEC 60227 ذکر شده‌اند. همچنین ساختار کابل با عنوان NYMHY و در برخی مشخصات با عنوان H07VV-F معرفی شده است.

از آنجا که نام‌گذاری کابل‌ها بر اساس استاندارد و مشخصات دقیق ساختار آن‌ها انجام می‌شود، بهتر است هنگام خرید، مشخصات درج‌شده روی حلقه یا بسته‌بندی و دیتاشیت رسمی محصول با کابل موردنظر تطبیق داده شود.

بسته‌بندی و نحوه خرید

کابل افشان 3×6 خراسان افشارنژاد بسته به نوع عرضه، در کلاف یا قرقره ارائه می‌شود و امکان سفارش آن به‌صورت متری نیز وجود دارد.

در زمان سفارش می‌توانید متراژ مورد نیاز خود را متناسب با پروژه انتخاب کنید. برای پروژه‌های ساختمانی و صنعتی، محاسبه متراژ مسیر، در نظر گرفتن مقدار مورد نیاز برای اتصالات و رعایت مسیر عبور کابل پیش از ثبت سفارش اهمیت دارد.

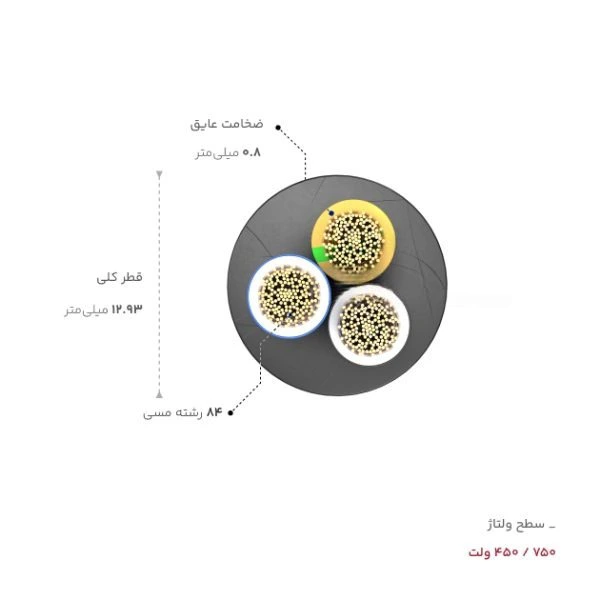

مشخصات فنی کابل افشان 3×6 خراسان افشارنژاد

کابل افشان 3×6 خراسان افشارنژاد دارای سه رشته هادی مسی افشان با سطح مقطع 6 میلی‌متر مربع است. هادی‌های این کابل از مس آنیل‌شده کلاس 5 ساخته شده‌اند و ساختار افشان آن، انعطاف‌پذیری مناسبی برای نصب در مسیرهای دارای خم و تغییر جهت ایجاد می‌کند. ساختار کلی کابل CU/PVC/PVC است؛ یعنی هادی از مس، عایق رشته‌ها از PVC و روکش نهایی نیز از PVC ساخته شده است.

ولتاژ نامی کابل 450/750 ولت است و قطر خارجی آن حدود 12.93 میلی‌متر اعلام شده است. وزن کابل نیز تقریباً 308 گرم در هر متر است که هنگام برآورد وزن کلاف، طراحی مسیر عبور کابل و انتخاب تجهیزات نصب اهمیت دارد. ضخامت عایق هر رشته حدود 0.8 میلی‌متر و ضخامت روکش خارجی حدود 1.4 میلی‌متر است.

عایق PVC هر رشته، هادی‌های مسی را از یکدیگر جدا می‌کند و روکش خارجی PVC نیز مجموعه رشته‌ها را در برابر آسیب‌های معمول هنگام نصب و استفاده محافظت می‌کند. این ترکیب، کابل را برای استفاده در مدارهای برق ساختمانی، تأسیسات، کارگاه‌ها و برخی کاربردهای صنعتی که به کابل انعطاف‌پذیر با سطح مقطع 6 میلی‌متر مربع نیاز دارند، مناسب می‌سازد

کابل افشان 3×6 خراسان برای چه کسانی مناسب است؟

اگر برای یک پروژه ساختمانی، کارگاهی یا تأسیساتی به کابلی با هادی مسی، انعطاف‌پذیری مناسب و سطح مقطع 6 میلی‌متر مربع نیاز دارید، کابل افشان 3×6 خراسان افشارنژاد می‌تواند یکی از گزینه‌های قابل بررسی باشد.

مزیت اصلی این کابل در ترکیب هادی مسی افشان، عایق و روکش PVC و ساختار سه‌رشته است که آن را برای طیف وسیعی از مدارهای برق مناسب می‌کند. با این حال، انتخاب سطح مقطع باید همیشه بر اساس جریان واقعی مصرف‌کننده و شرایط نصب انجام شود.
