کابل افشان 4 در 16 لوشان در رده کابل‌های افشان با سطح مقطع بالا قرار می‌گیرد. این کابل از چهار رشته هادی مسی افشان تشکیل شده و سطح مقطع هر رشته 16 میلی‌متر مربع است؛ بنابراین وقتی از «کابل 4×16» صحبت می‌کنیم، منظور 4 رشته مجزا با سطح مقطع 16 mm² برای هر رشته است، نه یک هادی 16 میلی‌متری در مجموع.
به دلیل همین ساختار، کابل 4×16 از نظر ابعاد و حجم هادی نسبت به مدل‌هایی مانند 4×4 یا 4×6، کابل بزرگ‌تر و سنگین‌تری محسوب می‌شود و در بازار می‌توان از آن با عنوان کابل مسی عریض یا کابل افشان با سطح مقطع بالا یاد کرد. با این حال، «عریض» یک طبقه‌بندی رسمی استاندارد نیست و برای بیان فنی دقیق‌تر، عبارت کابل افشان چهار رشته با سطح مقطع 16 میلی‌متر مربع مناسب‌تر است.
در ساختار این محصول از هادی مسی کلاس 5، عایق PVC نوع D و روکش PVC نوع ST5 استفاده شده است. خلوص مس اعلام‌شده نیز 99.9 درصد است و رنگ روکش کابل مشکی در نظر گرفته شده است.
کابل افشان 4×16 لوشان چه ساختاری دارد؟

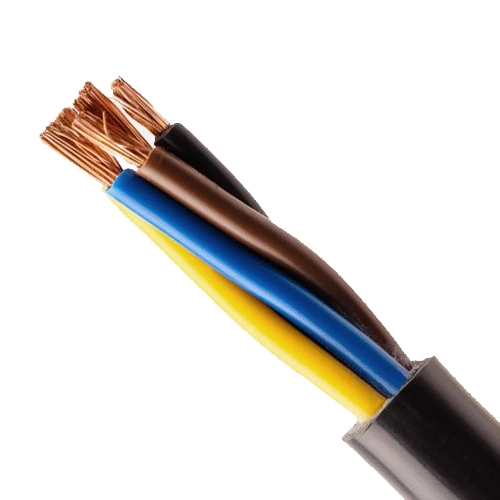

ساختار این کابل را می‌توان از سه بخش اصلی بررسی کرد: هادی، عایق و روکش.
هادی مسی افشان کلاس 5
چهار هادی داخلی کابل از نوع مسی افشان کلاس 5 هستند. ساختار افشان به کابل انعطاف‌پذیری بیشتری نسبت به هادی‌های خشک می‌دهد و در زمان کابل‌کشی، تغییر مسیر و اتصال به تجهیزات، کار را ساده‌تر می‌کند.
طبق اطلاعات محصول، هادی مسی کلاس 5 مطابق IEC 60228 و INSO 3084 معرفی شده است. خلوص مس نیز 99.9 درصد اعلام شده است.
نکته مهم اینجاست که انعطاف‌پذیر بودن کابل 4×16 را نباید با انعطاف کابل‌های مخصوص حرکت مداوم یکی دانست. اگر کابل قرار است دائماً تحت حرکت مکانیکی باشد، باید مشخصات آن برای این نوع کاربرد به‌صورت جداگانه بررسی شود.
عایق PVC نوع D
هر چهار رشته با آمیزه PVC نوع D عایق شده‌اند. این لایه وظیفه جداسازی الکتریکی هادی‌ها و ایجاد حفاظت عایقی برای هر رشته را بر عهده دارد.
روکش PVC نوع ST5
در بخش بیرونی کابل، روکش PVC نوع ST5 قرار دارد که مجموعه هادی‌های عایق‌شده را در یک ساختار واحد قرار می‌دهد و از بخش داخلی کابل در برابر آسیب‌های متعارف نصب و بهره‌برداری محافظت می‌کند.
ساختار کلی محصول را می‌توان به شکل زیر بیان کرد:
CU / PVC / PVC
یعنی:
هادی مسی / عایق PVC / روکش PVC
چرا کابل 4×16 را کابل با سطح مقطع بالا می‌دانیم؟
برای درک اندازه این کابل کافی است آن را با مدل‌های کوچک‌تر مقایسه کنیم.
در کابل 4×4، چهار رشته با سطح مقطع 4 میلی‌متر مربع داریم؛ اما در مدل 4×16، سطح مقطع هر رشته به 16 میلی‌متر مربع می‌رسد.
یعنی هر یک از چهار هادی این کابل از نظر سطح مقطع، چهار برابر یک هادی 4 میلی‌متر مربعی است.
به همین دلیل کابل 4×16 از نظر حجم مس، قطر کلی کابل، وزن و فضای موردنیاز برای نصب در رده کابل‌های بزرگ‌تر قرار می‌گیرد. البته قطر و وزن دقیق این مدل را نباید بدون دیتاشیت رسمی اعلام کرد.
بنابراین اگر در بازار با عبارت‌هایی مانند کابل عریض 4×16، کابل مسی 4×16 یا کابل افشان با سطح مقطع بالا مواجه شدید، منظور همان کابل چهاررشته‌ای است که هر رشته آن 16 میلی‌متر مربع سطح مقطع دارد.
کاربرد کابل افشان 4 در 16 لوشان
سطح مقطع بالای این کابل باعث می‌شود کاربرد آن با کابل‌های افشان سبک‌تر متفاوت باشد. 4×16 بیشتر زمانی مطرح می‌شود که مدار به چهار هادی مجزا با سطح مقطع 16 میلی‌متر مربع نیاز داشته باشد.
کابل مسی تأسیسات برق
در برخی پروژه‌های برق‌رسانی، به کابل چندرشته با سطح مقطع بالا نیاز است. کابل 4×16 می‌تواند در چنین مدارهایی مورد بررسی قرار گیرد؛ به‌خصوص زمانی که چهار مسیر هادی باید در قالب یک کابل اجرا شوند.
انتخاب نهایی به جریان مصرفی، طول مسیر، روش نصب و افت ولتاژ وابسته است.
کابل مسی عریض تابلوهای برق
در تابلوهای برق و مدارهای تغذیه، گاهی به چند هادی با سطح مقطع بالا نیاز است. استفاده از کابل چهاررشته می‌تواند اجرای چنین مسیری را منظم‌تر کند.
انعطاف‌پذیری هادی کلاس 5 نیز هنگام ورود کابل به تابلو و اتصال آن به تجهیزات، مزیت اجرایی ایجاد می‌کند؛ البته فضای کافی برای خم و شعاع مجاز کابل باید رعایت شود.
ماشین‌آلات و تجهیزات صنعتی
برخی تجهیزات صنعتی و ماشین‌آلات به مدارهای چندرشته با هادی‌های نسبتاً بزرگ نیاز دارند. کابل افشان 4×16 در صورت تطابق مشخصات مدار می‌تواند برای چنین کاربردهایی مورد بررسی قرار گیرد.
اگر کابل در بخشی از ماشین‌آلات تحت حرکت مداوم قرار می‌گیرد، باید نوع کابل از نظر تحمل حرکت و خمش پیوسته بررسی شود؛ افشان بودن به‌تنهایی برای چنین شرایطی کافی نیست.
برق‌رسانی به تجهیزات پرمصرف
یکی از دلایل استفاده از سطح مقطع‌های بالاتر، نیاز مدار به انتقال جریان بیشتر است. کابل 4×16 از این نظر برای مدارهایی مطرح می‌شود که سطح مقطع‌های کوچک‌تر پاسخگوی نیاز آنها نیست.
البته نمی‌توان گفت هر مصرف‌کننده با توان بالا الزاماً به کابل 4×16 نیاز دارد. جریان واقعی، طول مسیر، افت ولتاژ، دمای محیط و روش نصب باید محاسبه شوند.
کابل عریض مسیرهای طولانی
در مسیرهای طولانی، افت ولتاژ اهمیت بیشتری پیدا می‌کند و سطح مقطع یکی از پارامترهای مهم در انتخاب کابل است.
کابل 4×16 ممکن است در چنین پروژه‌هایی مورد بررسی قرار گیرد، اما انتخاب آن باید بر اساس محاسبات انجام شود. طول مسیر به‌تنهایی دلیل کافی برای انتخاب این کابل نیست.
تجهیزات و تأسیسات ساختمانی
در برخی پروژه‌های ساختمانی که بار الکتریکی قابل‌توجهی وجود دارد، کابل‌های چهاررشته با سطح مقطع بالا می‌توانند در مدارهای مشخص مورد استفاده قرار گیرند.
با این حال، کاربرد دقیق کابل به طراحی سیستم برق ساختمان بستگی دارد و نباید صرفاً براساس عنوان «کابل عریض» برای یک مدار انتخاب شود.
آیا کابل افشان 4×16 برای موتور مناسب است؟
ممکن است، اما پاسخ قطعی بدون مشخصات موتور امکان‌پذیر نیست.
برای انتخاب کابل موتور باید جریان نامی، جریان راه‌اندازی، توان موتور، طول مسیر، افت ولتاژ، روش نصب و شرایط محیطی بررسی شود.
بنابراین اگر هدف شما خرید کابل افشان 4×16 برای موتور است، ابتدا مشخصات موتور و مسیر کابل‌کشی را بررسی کنید. ممکن است در یک پروژه 4×16 مناسب باشد و در پروژه‌ای دیگر سطح مقطع متفاوتی مورد نیاز باشد.
آیا کابل 4×16 برای برق ساختمان مناسب است؟
کابل چهار رشته عریض لوشان می‌تواند در بخش‌هایی از تأسیسات ساختمان مورد استفاده قرار گیرد، اما برای سیم‌کشی عمومی واحدهای مسکونی معمولاً انتخابی بزرگ محسوب می‌شود.
این کابل بیشتر زمانی منطقی است که مدار به چهار هادی با سطح مقطع 16 میلی‌متر مربع نیاز داشته باشد؛ مثلاً در بخش‌هایی از مسیرهای تغذیه یا مدارهای با بار بالاتر.
پس اگر برای یک واحد مسکونی به دنبال کابل هستید، صرفاً بزرگ بودن کابل را مزیت در نظر نگیرید. ابتدا نیاز واقعی مدار مشخص شود.
استاندارد کابل افشان 4×16 لوشان
استانداردهای اعلام‌شده برای این محصول عبارت‌اند از:
ISIRI 607-5
ISIRI 607-6
در مشخصات ارائه‌شده، هادی مس کلاس 5 مطابق IEC 60228 و INSO 3084، عایق PVC نوع D و روکش PVC نوع ST5 معرفی شده است.
همچنین در اطلاعات فنی ارائه‌شده، حداکثر دمای هادی 70°C ذکر شده است.
کدهای اختصاری و سطوح ولتاژ مختلفی نیز در اطلاعات خام محصول آمده‌اند؛ اما برای صفحه محصول بهتر است فقط ولتاژ و کد دقیق مربوط به همین مدل درج شود و همه کدهای استاندارد به‌صورت هم‌زمان به کابل نسبت داده نشوند.
نکات مهم خرید کابل مسی عریض 4×16
وقتی صحبت از خرید کابل افشان 4×16 لوشان است، چند نکته اهمیت بیشتری پیدا می‌کند:
تعداد رشته: چهار رشته
سطح مقطع: 16 میلی‌متر مربع برای هر رشته
جنس هادی: مس
نوع هادی: افشان کلاس 5
عایق: PVC نوع D
روکش: PVC نوع ST5
رنگ: مشکی
خلوص مس اعلام‌شده: 99.9 درصد
بسته‌بندی: قرقره
استاندارد اعلام‌شده: ISIRI 607-5 و ISIRI 607-6
برای پروژه‌های حساس، مشخصات درج‌شده روی کابل و قرقره را با اطلاعات فنی محصول تطبیق دهید.
