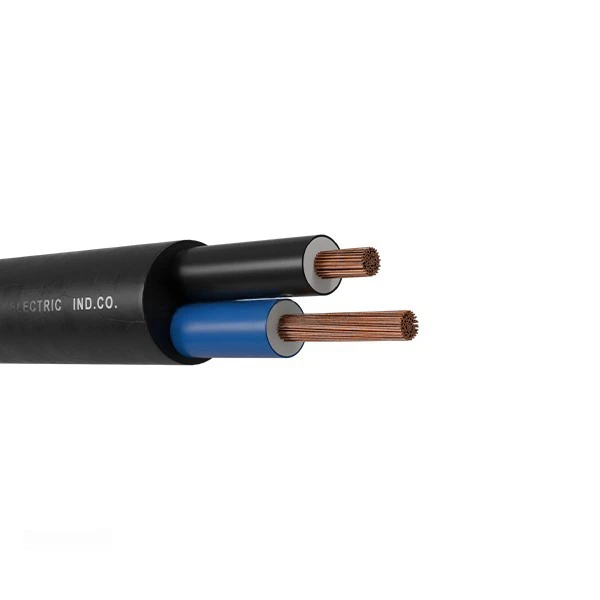

اگر برای یک مدار برق فشار ضعیف به کابلی دو رشته با سطح مقطع 4 میلیمتر مربع نیاز دارید، کابل افشان 2 در 4 افشار نژاد خراسان از محصولاتی است که باید مشخصات فنی آن را با دقت بررسی کرد. این کابل با ساختار CU/PVC/PVC ساخته شده؛ یعنی هادی آن مسی است، هر رشته عایق PVC دارد و در نهایت مجموعه رشته‌ها با روکش PVC پوشانده شده‌اند. ساختار کابل از نوع NYMHY و مطابق H05VV-F معرفی شده و ولتاژ نامی آن 300/500 ولت است. چیزی که این کابل را از نمونه‌های خشک متمایز می‌کند، ساختار افشان هادی آن است. به همین دلیل هنگام کابل‌کشی، تغییر مسیر و اتصال به تجهیزات، کار با آن ساده‌تر خواهد بود.
داخل کابل چه خبر است؟

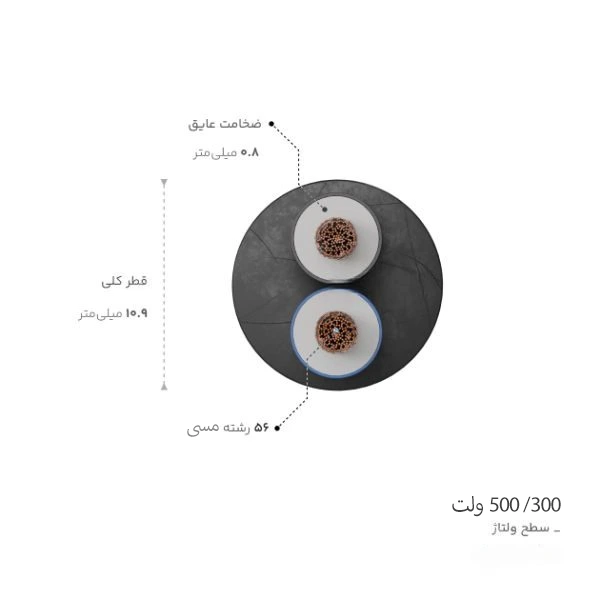

کابل برق دو در چهار خراسان از دو رشته مسی با سطح مقطع 4 میلیمتر مربع تشکیل شده است. هر رشته از 56 تار مسی با قطر 0.29 میلیمتر ساخته شده و همین ساختار چندتایی، انعطاف‌پذیری کابل را فراهم می‌کند. رشته‌ها با PVC به ضخامت 0.8 میلیمتر عایق شده‌اند. برای تشخیص راحت‌تر، عایق رشته فاز مشکی و رشته نول آبی است. بعد از کنار هم قرار گرفتن دو رشته، یک روکش بیرونی PVC با ضخامت 1.3 میلیمتر روی آن‌ها کشیده شده که رنگ آن مشکی است. این جزئیات فقط اعداد درج‌شده در کاتالوگ نیستند. برای نصاب، تعداد تارهای هادی و افشان بودن آن‌ها به معنی کابل نرم‌تر و خوش‌دست‌تر هنگام نصب است؛ ضخامت عایق و روکش نیز در تعیین ابعاد نهایی کابل و نحوه عبور آن از مسیر تأثیر دارد.
چرا هادی افشان در این کابل مهم است؟
در کابل‌هایی که مسیر نصب پیچ‌وخم دارد، انعطاف‌پذیری یک مزیت واقعی است. کابل 2 در 4 خراسان به‌دلیل استفاده از هادی مسی افشان، هنگام خم شدن و تغییر جهت راحت‌تر از کابل‌های تک‌رشته‌ای شکل می‌گیرد.
به همین دلیل می‌توان از آن در مدارهای برق‌رسانی تجهیزات، سیم‌کشی تجهیزات الکتریکی، اتصال دستگاه‌ها و برخی مسیرهای برق‌کشی فشار ضعیف استفاده کرد؛ به‌خصوص جایی که مسیر کاملاً مستقیم نیست و کابل باید در فضای محدود تغییر جهت دهد. البته سطح مقطع 4 میلیمتر مربع به‌تنهایی تعیین نمی‌کند که کابل برای یک مصرف‌کننده خاص مناسب است. جریان بار، طول مسیر، روش نصب و افت ولتاژ باید پیش از انتخاب نهایی بررسی شوند.
کابل 2×4 خراسان از نظر ابعاد چه وضعیتی دارد؟
قطر خارجی این کابل حدود 10.9 میلیمتر است و وزن آن به حدود 190 گرم در هر متر می‌رسد. اگر کابل را برای یک پروژه متراژ بالا تهیه می‌کنید، وزن هر متر در برآورد وزن کل کابل اهمیت پیدا می‌کند.قطر 10.9 میلی‌متری نیز هنگام عبور کابل از لوله، داکت یا فضای محدود باید در نظر گرفته شود. بنابراین بهتر است پیش از خرید متراژ بالا، فضای عبور کابل با قطر واقعی آن تطبیق داده شود.
عایق و روکش PVC چه عملکردی دارند؟
در این محصول، هم عایق رشته‌ها و هم روکش نهایی از PVC ساخته شده‌اند. عایق داخلی وظیفه جداسازی الکتریکی دو هادی را بر عهده دارد و روکش بیرونی، مجموعه را در برابر تماس و آسیب‌های معمول هنگام نصب و بهره‌برداری محافظت می‌کند.یکی از نکات فنی قابل توجه در برگه محصول، انجام آزمون ولتاژ 2 کیلوولت است. این آزمایش برای ارزیابی استقامت عایقی کابل انجام می‌شود و نشان می‌دهد عایق و روکش باید در برابر ولتاژ آزمون تعیین‌شده مقاومت داشته باشند.
در مشخصات محصول، استاندارد IEC 60332-1-2 نیز ذکر شده است. این استاندارد به آزمون گسترش شعله مربوط می‌شود؛ بنابراین بهتر است این ویژگی را با عباراتی مثل «نسوز کامل» یا «ضدحریق» اشتباه نگیریم.
محدوده دمای کاری و مقاومت هادی
بر اساس اطلاعات فنی، دمای کاری اعلام‌شده برای کابل از 30- تا 70+ درجه سانتی‌گراد است. در شرایط اتصال کوتاه نیز حداکثر دمای ذکرشده برای هادی 160 درجه سانتی‌گراد است.
مقاومت هادی در دمای 20 درجه سانتی‌گراد حداکثر 4.95 اهم بر کیلومتر اعلام شده است. این مقدار در کنار جنس هادی و سطح مقطع، تصویری دقیق‌تر از عملکرد الکتریکی کابل نسبت به یک توضیح صرفاً تبلیغاتی ارائه می‌دهد.
برای چه سیم‌کشی‌هایی می‌توان روی آن حساب کرد؟
کاربرد اصلی کابل افشان 2 در 4 خراسان در مدارهای برق فشار ضعیف و سیستم‌های تک‌فاز است؛ جایی که دو هادی فاز و نول مورد نیاز هستند. ساختار افشان آن نیز باعث می‌شود برای مسیرهایی که نیاز به انعطاف و تغییر جهت دارند، گزینه کاربردی‌تری نسبت به کابل‌های خشک باشد.
از این کابل می‌توان در برق‌رسانی برخی تجهیزات الکتریکی، سیم‌کشی دستگاه‌ها، مدارهای تک‌فاز و اتصال تجهیزات برقی استفاده کرد. البته برای بارهای مختلف نمی‌توان صرفاً براساس نام کابل تصمیم گرفت؛ ظرفیت جریان، طول سیم‌کشی و شرایط نصب باید با مشخصات پروژه تطبیق داده شوند.
استانداردهای به‌کاررفته در کابل افشارنژاد خراسان
در برگه مشخصات این محصول، استانداردهای IEC 60227، ISIRI 607-5 و IEC 60228 ذکر شده‌اند. همچنین کابل با ساختار NYMHY و مشخصه H05VV-F معرفی شده است. وجود اطلاعاتی مانند تعداد دقیق تارهای مسی، قطر هر تار، ضخامت عایق، ضخامت روکش، قطر نهایی و مقاومت هادی، امکان بررسی دقیق‌تر محصول را فراهم می‌کند. این مسئله هنگام خرید کابل برق اهمیت زیادی دارد؛ چون صرفاً یکسان بودن سطح مقطع دو کابل به این معنا نیست که از نظر ساختار و کیفیت کاملاً مشابه باشند.
جمع‌بندی
کابل افشان 2 در 4 افشارنژاد خراسان را می‌توان یک کابل دو رشته مسی با سطح مقطع 4 میلیمتر مربع، ولتاژ 300/500 ولت و ساختار CU/PVC/PVC دانست که تمرکز اصلی طراحی آن روی انعطاف‌پذیری، عایق‌بندی مناسب و استفاده در مدارهای فشار ضعیف است. هادی هر رشته از 56 تار مسی ساخته شده، قطر کابل به حدود 10.9 میلیمتر می‌رسد و وزن آن حدود 190 گرم در هر متر است. روکش PVC، آزمون ولتاژ 2 کیلوولت و انطباق اعلام‌شده با استاندارد IEC 60332-1-2 نیز از دیگر مشخصات فنی این محصول هستند.
اگر قرار است کابل در مسیرهای دارای خم و تغییر جهت نصب شود، ساختار افشان آن یک امتیاز عملی به شمار می‌آید. در مقابل، برای انتخاب کابل جهت یک مصرف مشخص، باید شرایط واقعی مدار را هم در نظر گرفت؛ سطح مقطع، جریان مصرفی، طول مسیر، افت ولتاژ و شیوه نصب تعیین می‌کنند که این کابل برای آن کاربرد مناسب هست یا خیر.
